WILO Isar BOOST5-E-3-2G többfokozatú, önfelszívó automata nyomásfokozó szivattyú, 230V

A Wilo Isar BOOST5-E-3-2G egy csatlakoztatásra kész házi vízmű, amely ott hasznos, ahol a hálózati víznyomás gyenge vagy ingadozó, illetve ahol saját forrásból – kútból, ciszternából, esővízgyűjtőből – kell nyomás alá helyezni a vizet. Tipikus helyzet a családi ház, ahol egyszerre több csap, zuhany vagy WC-tartály nyitva van, és leesik a nyomás; a kerti öntözés, ahol a szórófejekhez stabil nyomás kell; valamint az összegyűjtött esővíz újrahasznosítása locsoláshoz vagy WC-öblítéshez. Önfelszívó kivitel, tehát a szívóoldalon lévő levegőt maga üríti ki, így nyílt tartályból vagy sekélyebb kútból is fel tudja szívni a vizet.

Kinek és milyen igényre való

A készülék akkor jó választás, ha nemcsak vizet akarsz szállítani, hanem állandó, egyenletes nyomást is szeretnél a csapoknál. Az integrált frekvenciaváltó a fogyasztáshoz igazítja a fordulatszámot, így egy csap megnyitásakor sem lő túl a nyomás, több fogyasztónál pedig nem esik össze. A nyomás alapjelét te magad állítod be, egészen 5,5 bar értékig, a helyi igényhez és a csővezeték hosszához igazítva.

Vízszintes, kompakt kivitelű, hálózati dugóval szerelt egység, amelyet 230 V-os konnektorba lehet csatlakoztatni – nem igényel külön elektromos bekötést szakembertől. A gyári szállítási terjedelem magát a szivattyút és a beépítési-üzemeltetési utasítást tartalmazza, a szívó- és nyomóoldali tömlőkészletet, elzárócsapot külön kell beszerezni a helyszíni kialakításhoz.

Vezérlés és kezelés

A beállítást és a napi felügyeletet a LED-kijelző és a nyomógombok segítik, így a nyomás alapjelének megadása és az üzemállapot leolvasása közvetlenül a készüléken történik. A frekvenciaváltó lágy indítást is ad, ami kíméli a motort és a csőhálózatot a bekapcsoláskor fellépő nyomáslökésektől. A fordulatszám csak akkor emelkedik, amikor tényleg víz kell, ezért a felesleges körökön nem fogyaszt.

Az üzem viszonylag halk: a változtatható fordulatszám és a zajvédő borítás miatt a szivattyú nem pörög folyamatosan maximumon. Ez különösen akkor számít, ha a készülék lakótérhez közel, gépészeti helyiségben vagy pincében kap helyet.

Beépített védelmi funkciók

A szivattyú több belső védelemmel figyeli a saját üzemét, ami csökkenti a meghibásodás és a helyszíni felügyelet szükségességét:

• Szárazon futás elleni védelem – ha elfogy a víz a szívóoldalon, a szivattyú leáll, mielőtt a járókerék és a tömítés károsodna. Ez kutas és ciszternás üzemnél a legfontosabb funkciók egyike.
• Túlnyomás elleni védelem.
• A motor és az elektronika túlmelegedés elleni védelme.
• Túláram elleni védelem.
• Túl magas és túl alacsony hálózati feszültség elleni védelem.

Mire figyelj a kiválasztásnál és a beépítésnél

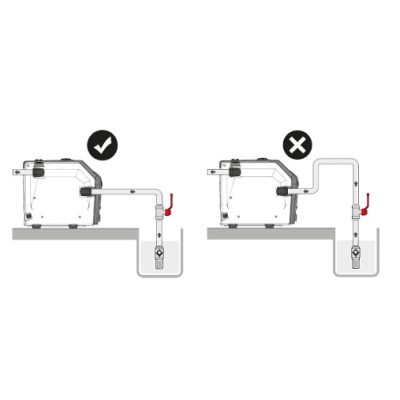

A szívó- és nyomóoldali csőcsatlakozás egyaránt G 1 menetes, ehhez érdemes a tömlőt és a szerelvényeket illeszteni. Önfelszívó szivattyúról van szó, de a szívóoldalt így is fel kell tölteni az első indítás előtt, és lábszelep (visszacsapó) használata ajánlott, hogy a víz ne folyjon vissza a tartályba leálláskor.

A közeg hőmérséklete 0 és 40 °C között lehet, és a szivattyú tiszta víz szállítására való, tehát ivóvízhálózathoz, öntözéshez és tisztított esővízhez alkalmas – szennyezett, szemcsés vagy agresszív folyadékhoz nem. A készüléket fagymentes helyre telepítsd, és biztosíts elegendő szabad teret a kezelőfelület és a kijelző eléréséhez. A védettsége IPX4, ami fröccsenő víz ellen véd, de nem teszi kültéri, időjárásnak kitett üzemre alkalmassá – fedett, védett helyet igényel.

A nyomás alapjelének megválasztásánál vedd figyelembe a csőhálózat hosszát és a legmagasabb vízvételi pont magasságát: minél magasabbra és távolabbra kell juttatni a vizet, annál nagyobb az alapnyomás-igény, de fölöslegesen magas értéket ne állíts be, mert az növeli a fogyasztást és terheli a hálózatot.

Műszaki adatok

• Optimális térfogatáram (QN): 3 m³/h
• Beállítható nyomás alapjel: max. 5,5 bar
• Maximális üzemi nyomás: PN 10 bar
• Motor névleges teljesítménye (P2): 0,75 kW
• Névleges áram: 7,5 A
• Névleges fordulatszám: 3600 1/min
• Tápfeszültség: 230 V, ±10% feszültségtűrés
• Hálózati csatlakozó: CEE7/7 földelt villásdugó
• Közeghőmérséklet: 0–40 °C
• Környezeti hőmérséklet: 0–40 °C
• Hangnyomásszint: 55 dB
• Védettség: IPX4
• Szigetelési osztály: F
• Szívó-/nyomóoldali csőcsatlakozás: G 1
• Szivattyúház anyaga: PA66-GF50 (üvegszál-erősítésű poliamid)
• Járókerék anyaga: PPE/PS-GF20
• Tengely anyaga: nemesacél
• Nettó tömeg: kb. 15 kg

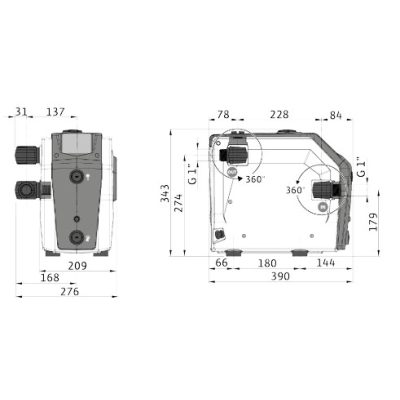

• Méretek (H×M×Sz): 390 × 343 × 281 mm
• Cikkszám: 4271548
