WILO DrainLift MINI3-XS/WC-EF szennyvízátemelő telep, 230V

Wilo DrainLift MINI3-XS/WC-EF – Kompakt WC-kompatibilis átemelő telep

A Wilo DrainLift MINI3-XS/WC-EF egy kompakt, telepítésre készen álló szennyvízátemelő egység, amely ideális megoldás olyan környezetekben, ahol a WC, mosdó vagy zuhany lefolyója nem tud gravitációsan csatlakozni a fő szennyvízrendszerhez. A berendezés alkalmas fekáliamentes és fekáliát tartalmazó szennyvíz szállítására is.

Szennyvízszállítás a 12050 szabvány szerint

A szennyvíz-átemelő telep megfelel az EN 12050-3 szabvány követelményeinek.

A 12050-3 szabvány szerinti berendezések esetén tartsa be a következő pontokat:

• Minden csatlakoztatott vízelvezető tárgyat ugyanabban a helyiségben kell felszerelni.
• A visszatorlasztási szint felett egy további WC áll rendelkezésre.

Szerkezet

Kompakt, csatlakoztatásra kész és teljesen elárasztható átemelő telep merülőmotoros szivattyúval. A merülőmotoros szivattyú forgó késekkel van felszerelve. A kések megbízhatóan felaprítják a szennyvízben lévő fekáliát. A szintérzékelés egy függőleges úszókapcsolóval történik. A légtelenítés a fedélbe van beszerelve és aktívszén-szűrővel van ellátva.

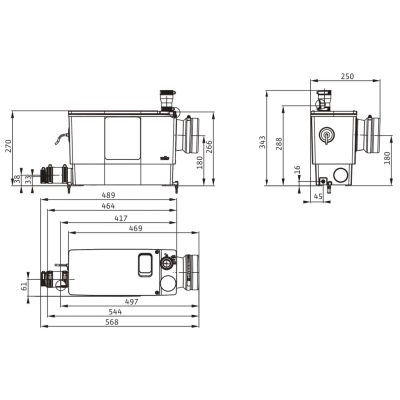

Legfeljebb öt csatlakozó áll rendelkezésre:

• 1 Db 40 mm-es bemeneti vezeték (DN 40), visszacsapószelep nélkül, felfelé irányított kivitelben, gyárilag lezárva.
• 2 Db 40/50 mm-es bemeneti vezeték (DN 40/50), visszacsapószeleppel, vízszintes, balos és jobbos kivitelben, gyárilag nyitott.
• 1 Db 110 mm-es toalettcsatlakozó (DN 110), előre irányuló kivitelben, gyárilag nyitott. − Szükség esetén a toalettcsatlakozás vízszintesen jobbra is kivitelezhető. A hozzá tartozó nyílás gyárilag zárva van.
• 1 Db 32/40 mm-es nyomócsonk-csatlakozó (DN 32/40), visszacsapószeleppel, felfelé irányuló kivitelben, gyárilag nyitott.

Szállítási terjedelem

• 1 Db HT-csőhöz való mandzsetta (DN 32/40) (32/40 mm)
• 2 Db 32-50 mm-es tömlőbilincs
• 1 Db HT-csőhöz való mandzsetta (DN 110) (110 mm)
• 1 Db szorítógyűrű
• 1 Db 110-130 mm-es tömlőbilincs
• 2 Db beömlőcsonk DN 50 (50 mm)
• 2 Db HT-csőhöz való mandzsetta (DN 40/50) (40/50 mm)
• 2 Db visszacsapószelep
• 2 Db 50-70 mm-es csőbilincs
• 2 Db 32-50 mm-es tömlőbilincs
• 2 Db záródugó
• 6 db O-gyűrű
• Aljzatrögzítő (felúszás elleni védelem): 2 Db rögzítő idom csavarokkal és dübellel
• Beépítési és üzemeltetési utasítás

Előnyök és alkalmazási területek

• Kompakt méretéből adódóan szűk helyeken is elhelyezhető
• Könnyű telepítés, mivel csatlakoztatásra kész rendszer
• Automatikus működés a szint-vezérlő rendszerével
• Több bemeneti csatlakozó, rugalmasság a rendszer kialakításában
• Megbízható működés
• Strapabíró kialakítás
