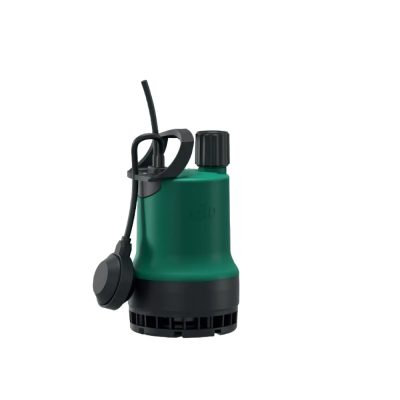

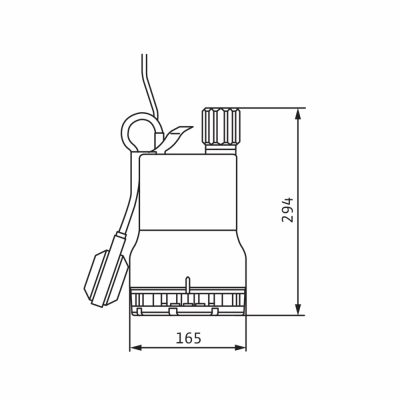

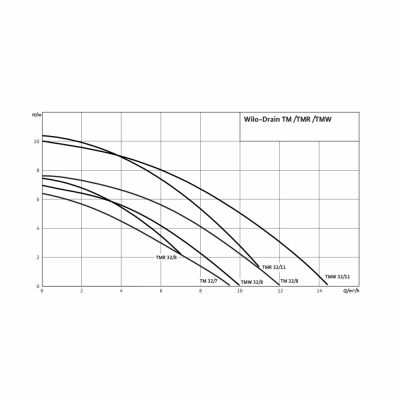

WILO Drain TMW 32/8 búvárszivattyú úszókapcsolóval és 3 méter kábel, 230V

Merülőmotoros szivattyú állandó és hordozható nedvesaknás telepítéshez. Beépített úszókapcsolóval rendelkező szivattyú a teljesen automatikus üzemhez.Beépített örvénykeltő berendezéssel („Twister” funkció), nyitott, többcsatornás járókerékkel és függőleges menetes csatlakozással ellátott szennyvízszivattyú. A szivattyúház, a szívókosár és a járókerék kompozit anyagból készült. Köpenyhűtéses 1~ motor beépített üzemi kondenzátorral, tömítőkamrával és automatikusan kapcsoló termikus motorfelügyelettel. A motorház nemesacélból készült. Olajjal feltöltött tömítőkamra kettős tömítéssel: a motoroldalon tengelytömítő gyűrűvel, a szivattyúoldalon csúszógyűrűs tömítéssel. Csatlakozókábel úszókapcsolóval és rászerelt dugasszal (CEE 7/7).

Motor

Köpenyhűtésű egyfázisú motor beépített üzemi kondenzátorral. A motorhő a motorházon keresztül közvetlenül adódik át a szállított közegnek. A motort önkapcsoló termikus motorfelügyelettel látták el. Ez azt jelenti, hogy a motor túlhevülés esetén kikapcsol, és a lehűlés után ismét automatikusan bekapcsol.

Drain TMW - Twister funkció

Beépített örvénykeltő berendezéssel („Twister” funkció), nyitott, többcsatornás járókerékkel és függőleges menetes csatlakozással ellátott szennyvízszivattyú. A szivattyúház, a szívókosár és a járókerék kompozit anyagból készült. Köpenyhűtéses 1~ motor beépített üzemi kondenzátorral, tömítőkamrával és automatikusan kapcsoló termikus motorfelügyelettel. A motorház nemesacélból készült. Olajjal feltöltött tömítőkamra kettős tömítéssel: a motoroldalon tengelytömítő gyűrűvel, a szivattyúoldalon csúszógyűrűs tömítéssel. Csatlakozókábel úszókapcsolóval és rászerelt dugasszal (CEE 7/7). A Twister funkció gondoskodik a szivattyú szívási tartományában a folyamatos örvénykeltésről. Az örvénykeltés megakadályozza a lebegőanyagok lesüllyedését és lerakódását. Ezáltal tiszta marad a szivattyúakna, és csökken a szagképződés.

Állandó nedvesaknás telepítés

Az állandó nedvesaknás telepítés esetén a szivattyút közvetlenül a nyomócsővezetékhez kell csatlakoztatni. A következőket kell figyelembe venni és betartani:

• A csatlakoztatott nyomócsővezetéknek önhordónak kell lennie. A szivattyú nem támaszthatja alá a nyomócsővezetéket.
• Üzem közben a szivattyú enyhén belenghet. Ezeket a rezgéseket a nyomócsővezetéknek kell elvezetnie
• A nyomócsővezetéket feszültségmentesen kell felcsavarozni.
• A csőcsatlakozásokat teflonszalaggal kell tömíteni.
• Az összes előírt szerelvényt (tolózár, visszafolyásgátló) a helyi előírásoknak megfelelően kell felszerelni.
• A nyomócsővezetéket fagymentesen kell lefektetni.
• A szennyvízcsatorna-hálózatból történő visszatorlódás elkerülése érdekében a nyomócsővezetéket „csőhurok” formájában kell kialakítani. A csőhurok alsó szélének a helyileg meghatározott visszatorlasztási szint feletti legmagasabb ponton kell lennie!

Szállítható nedvesaknás telepítés

Hordozható telepítés esetén a szivattyút szabadon helyezik el az alkalmazás helyén. A következőket kell figyelembe venni:

• Biztosítani kell a szivattyút az eldőlés és elmozdulás ellen.
• A nyomótömlőt szilárdan kell rögzíteni a tömlőcsatlakozáshoz.

Előkészületek:

• Az alkalmazás helye legyen előkészítve.
• A rendelkezésre álló nyomótömlő: min. 1½" belső átmérő.
• A rendelkezésre álló tömlőbilincs: 40–60 mm (1,6–2,4 in) belső átmérő.
• A rendelkezésre álló tömlőcsatlakozás:

Drain TM …: a szállítási terjedelem része.

Drain TMW …/TMR …: tartozékként beszerezhető.

Telepítési lépések

1. Tömlőcsatlakozás felszerelése

Drain TM …

• Illessze a hollandi anyát a tömlőcsatlakozásra, majd csavarja fel a nyomócsonkra.
• Helyezze fel a tömlőcsatlakozást a nyomócsonkra.
• Lazítsa meg a nyomócsonkon lévő hollandi anyát.

Drain TMW …/TMR …

• Csavarja be ütközésig a helyileg biztosított tömlőcsatlakozást a nyomócsonkba.
• ⇒ A tömlőcsatlakozás felszerelése befejeződött.

2. Csúsztassa a tömlőbilincset a nyomótömlőre.

3. Csúsztassa a nyomótömlőt a nyomócsonkon lévő tömlőcsatlakozásra.

4. A tömlőbilinccsel rögzítse a nyomótömlőt a tömlőcsatlakozáshoz.

5. Helyezze le a szivattyút az alkalmazási helyen.

• Figyelem! Lágy talaj esetén kemény alátétet kell használni a besüllyedés megakadályozására.

6. Fektesse le a nyomótömlőt, majd rögzítse az adott helyen (pl. a lefolyásnál).

• Értesítés: Ha a szivattyút teljes egészében aknába eresztik, bemerítéskor enyhén meg kell dönteni, hogy a levegő könnyebben távozzon.

7. Vezesse el a csatlakozókábelt az aljzathoz.

Típusjel magyarázata

Példa: Wilo-Drain TMW 32/11 HD-10M

TM - Sorozat
W - Örvénykeltő berendezéssel
32 - Nyomócsonk csatlakozás névleges átmérője
11 - Max. szállítómagasság [m]
HD - Agresszív közegekhez (AISI 316L) alkalmas kivitel
10m - 10 méter csatlakozókábel
