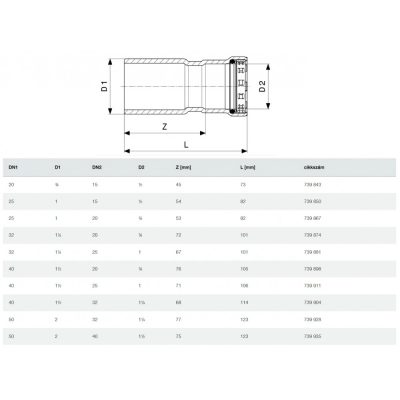

VIEGA 4615.1 Megapress G szűkítő idom gázra, 5/4" x 1"

VIEGA 4615.1 Megapress G szűkítő idom gázra, 5/4" x 1"

Gyors munkavégzés Megapress idommal

A Viega Megapress innovatív idomai sok szempontból hatékonyabbak a hagyományos csatlakozótechnikákkal szemben. Legszembetűnőbb különbséget a hegesztéssel összehasonlítva kaphatjuk. A Megapress hideg prés-technika egyszerűbb és gyorsabb, nem igényel nehéz fizikai munkát, nincs nyílt láng és lehülési idő. Mindezen előnyöknek köszönhetően sokkal gyorsabb a munkvégzés Megapress rendszerrel.

Felhasználási tertület

A rendszer gázszerelésekben alkalmazható. Ezenkívül a hegesztések és a menetes csatlakozások helyettesítésére szolgál új szerelések és javítások esetén.

A Megapress idomokat/ összekötőket csak a rendszerhez tartozó elemekkel együtt szabad használni. A rendszernek a leírt alkalmazásoktól eltérő célokra történő használatát egyeztetni kell A Viega Service Centerrel. A préscsatlakozók préseletlen állapotban láthatóan tömítetlenek. Az üzembe helyezés előtt végezzen tömörség-ellenőrzést.

Alábbi alkamazásokra

• gázszerelések esetén
• cseppfolyósgáz-?szerelések
• fűtőolaj-?vezetékek
• dízelüzemanyag-?vezetékek
• sűrített levegős rendszerek
• rendszerek műszaki gázokhoz (érdeklődésre)

Gyorsabb munkavégzés

Mivel hegesztésre nincs szükség így akár 60%-al gyorsítható meg a munkafolyamat. A cső méretrevágása és tisztítása után ráhelyezhető az idom, és préspofa vagy présgyűrű segítségével préselhető az idom, ami stabil és hosszan tartó összeköttetést biztosít.

A gázszerelések tervezésekor, kivitelezésekor, módosításakor és üzemeltetésekor figyelembe kell venni a hatályos irányelveket.

A használat a következőkben ismertetett gázszerelésekben lehetséges:

Gázszerelések

• alacsony nyomástartomány ≤ 100 hPa (100 mbar)
• közepes nyomástartomány 100 hPa (100 mbar) értéktől 0,1 MPa (1 bar) értékig
• ipari, kereskedelmi és folyamattechnikai rendszerek megfelelő rendelkezésekkel és műszaki szabályozással

Cseppfolyósgáz-?szerelések

• cseppfolyósgáz-?tartállyal közepes nyomástartományban az 1. fokozat nyomásszabályozója után, cseppfolyósgáz-?tartályon > 100 hPa (100 mbar)0,5 MPa (5 bar) értékű megengedett üzemi nyomásig
• cseppfolyósgáz-?tartállyal alacsony nyomástartományban ≤ 100 hPa (100 mbar), a 2. fokozat nyomásszabályozó szelepe után
• cseppfolyósgáz nyomástartó edénnyel (LPG palackok) < 16 kg kis palack nyomásszabályozó szelep után
• cseppfolyósgáz-?tartállyal (LPG palack) ≥ 16 kg nagy palack nyomásszabályozó után

Press idom jellemzők

A Megapress G présidomok ötvözetlen acélból (anyag 1.0308) készülnek, és kívül 3–5 µm-?es cink-?nikkel bevonatuk van. A présidom hornyában egy vágógyűrű, egy elválasztó gyűrű és egy profilos tömítőelem található. A préselés során a vágógyűrű belevág a csőbe, és így erőzáró kötést biztosít.

A szerelés és a későbbi préselés során a tömítőelemet az elválasztó gyűrű óvja meg a vágógyűrű által okozott sérülésektől.

• Gyors munkavégzés, gázpalackok vagy menetvágó gépek használata nélkül – akár 60% időmegtakarítás
• Nincs füstképződés, tűzveszély, tűzőrség, lehűlési fázis
• Horgany-nikkel bevonat, 3–5μm – korrózióálló, hosszú élettartamú
• Profilos tömítőelem durva csőfelületekhez

100%-os biztonság SC-Contur technológiával

A Viega présidomoknak SC‑Contur (biztonsági kontúr) elemük van. Az SC‑Contur (biztonsági kontúr) egy, a DVGW által tanúsított biztonságtechnikai megoldás, amely arra szolgál, hogy a présidom préseletlen állapotban biztosan tömörtelen legyen. A véletlenül összepréselés nélkül maradt kötésekre ezáltal azonnal fény derül a tömörség-?ellenőrzés során.

A Viega garantálja, hogy az összepréselés nélkül maradt kötések láthatóvá válnak a tömörség-?ellenőrzés során:

• száraz tömörség-?ellenőrzés esetén, 22 hPa–0,3 MPa (22 mbar–3,0 bar) értékű nyomástartományban

A Megapress G présidomok gyárilag HNBR profilos tömítőelemekkel rendelkeznek. A formázott tömítőajkak a csőfelületek enyhe egyenetlenségeit is biztosan letömítik.

Jelölések a présidomokon

A présidomok színes sárga ponttal vannak megjelölve. A pont az SC‑Contur (biztonsági kontúr) elemet jelöli, amelynél kilép a vizsgálóközeg a véletlenül préselés nélkül maradt kötés esetén.

A présidomok a következőképpen vannak megjelölve:

• gázra vonatkozó sárga pont és sárga téglalap
• Gas gázvezetékekhez
• MOP5 0,5 MPa (5 bar) maximális üzemi nyomáshoz
• GT/5 fokozott termikus terhelhetőségi (HTB) igény esetén max. 0,5 MPa (5 bar) üzemi nyomáshoz
• DVGW

Ajánlott présszerszámok

A Megapress préscsatlakozók préselése speciális préspofákkal / présgyűrűkkel történik. A Viega fémből készült »Profipress, Sanpress, Sanpress Inox és Prestabo« préscsatlakozó-rendszereinek présgyűrűi / préspofái nem használhatók.

A max. NA25-ös préskötések préspofákkal készülnek, a NA32 - NA50 méretekhez présgyűrűket lehet használni. A szereléshez a Viega préspofák, présgyűrűk és csuklós behúzópofák használatát javasoljuk.

Csővégek előkészítése préskötéshez

A Megapress rendszer fekete, horganyzott, iparilag lakkozott vagy porbevonattal ellátott, DIN EN 10255/10220 szerinti acélcsövekkel történő használatra alkalmas. A szakmailag kifogástalan préskötések készítésének előfeltétele a sérülés nélküli, laza szennyeződés- és rozsdarészecskéktől mentes, nem deformált cső és a megfelelően sima és tiszta csővég.

A csövek végére vonatkozó követelmények

• Szakszerű, derékszögű darabolás
• Kívül és belül sorjátlan csőfal
• Kerek keresztmetszet, deformációk nélkül (pl. satuk miatt)
• A hegesztési varratoktól való minimális távolság 3xD – de legalább 100mm

A csövek felületére vonatkozó követelmények

• Sima és egyenletes – sérülésektől mentes (pl. satuk vagy menetvágó gépek miatt)
• Zsír-és olajmentes
• Laza szennyeződés- és rozsdarészecskéktől és egyenetlenül (kézzel) felvitt bevonatoktól mentes
