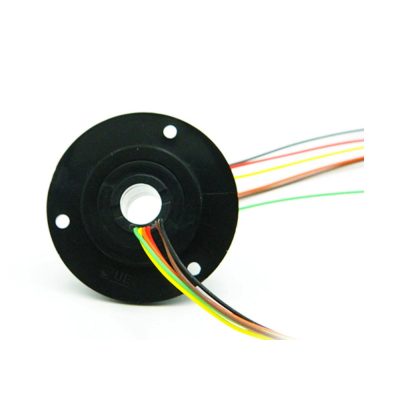

Üreges csúszógyűrű forgó érintkező 2A 6 vezetékes, kábelcsavarodás ellen,pl. kamera, robot, szélkerék, szélturbinába, aranyozott érintkezőkkel.

Csúszógyűrű

Por és páraálló kivitel
Egyenáramú, vagy váltóáramú szerkezetekhez is megfelelő
Átmérő: 30 mm
Hossza: 22,7 mm
Többi méret a rajzon
Maximális áramerősség: 2A
Maximális feszültség: 240V
Üzemi hőmérséklet: -40℃ - +80℃
Kábelhossz: 200 mm
Modell száma: ZHT010-06A
Vezetékek száma: 6
Sebesség: 0-200 ford / perc
Lyuk átmérő: 10 mm
Ház anyaga: műanyag
Dinamikus ellenállás: legalább 1 m Ohm
Elektromos zaj: <10 m ohm, 50 mA, 5 ford / perc
Huzal hossza: standard 250mm
Védettség: IP54
Üzemi hőmérséklet: -20 Celsius ~ + 60 Celsius
Munkahelyi páratartalom: 10% -85% relatív páratartalom
Ütésálló szint: MIL-STD-810E

További információk:

Forgó érintkező

Használat lehetőség:

• robot
• kamera
• orvosi eszköz
• szélkerék
• kábelcsavarodás ellen

A csúszógyűrű (angolul "slip ring") egy olyan eszköz, amely lehetővé teszi a generátor és a rotor közötti áramátvitelt anélkül, hogy a két részt fizikailag egymáshoz kellene csatlakoztatni. A csúszógyűrűnek köszönhetően a forgó rotor és a fix generátor között folyamatosan áram tud folyni, így az elektromos energia továbbítása zavartalanul történhet.

A csúszógyűrűk használata szélturbináknál fontos, mert a rotor mozgása a szélirány változásával folyamatosan változik, de az áramátvitelnek stabilnak kell maradnia, hogy a generátor folyamatosan energiát állítson elő. Ezért a csúszógyűrűk kulcsfontosságúak a hatékony és megbízható szélenergia-átalakításban.
