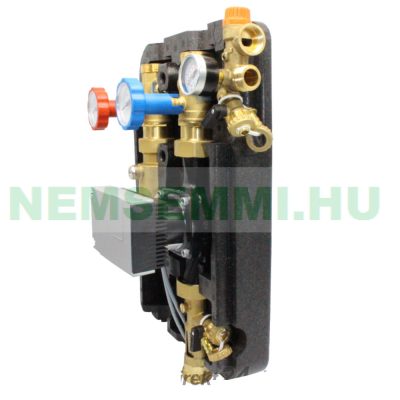

Szolár szivattyú állomás 5-40 l/p nagy teljesítményű 2 körös keringető szivattyú egység hőszigetelt napkollektor rendszerhez

Szivattyú

Szivattyú: Stratos Para 25/1-9 PWM
50 m²-ig terjedő kollektormezőkhöz
Átfolyóvezeték maximális üzemi hőmérséklete: 160 °C
A visszatérő vezeték maximális üzemi hőmérséklete: 110 °C
A biztonsági szelep maximális üzemi hőmérséklete: 160 °C
A biztonsági szelep maximális üzemi nyomása: 6 bar
Hőmérséklet tartomány hőmérő: 0-120 °C
Áramlási sebesség kijelző: 5-40 l/min
Nagy hatékonyságú szivattyú előre összeszerelt kábellel
Alkalmazhatóság bármilyen napelemes vezérléssel
Skála nyomás mérési tartománya: 0-10 bar
Csövek közötti távolság: 125 mm
Csatlakozások: 1 1/4" külső menet
Csatlakozás a tágulási tartályhoz: 3/4"
Szigetelt ház polipropilénből (EPP) készült
Elektromos csatlakozás:
A háromvezetékes 230 V-os kábel 230 V-os tápfeszültséghez csatlakozik (ez lehet a napelemes szabályozóban lévő csatlakozás is):
- Barna kábel --> L (fázis)
- Kék kábel --> N (semleges)
- Sárga-zöld kábel --> PE (földelés)

A háromvezetékes PWM-kábel a napelemes vezérlő jelcsatlakozásához csatlakozik:

• Barna kábel --> +
• Kék kábel --> -
• Fekete kábel --> Visszajelzés (nem mindig szükséges)

További információk:

Szolár szivattyú állomás

A napkollektor állomás a Wilo Stratos Para 25/1-9 PWM nagy hatékonyságú szivattyúval van felszerelve, amely különösen gazdaságos, és megfelel az Európai Unió 2009/125/EK irányelvének szigorú energiahatékonysági követelményeinek. A szivattyúkábelek előre össze vannak szerelve, azaz csatlakoztatásra készen szállítjuk őket, közvetlenül felszerelhetők.

A napkollektor állomás két vezetékkel rendelkezik, így nemcsak az előre áramlás fut át rajta, hanem a visszatérő is, ami növeli a vezérlési és ellenőrzési lehetőségeket. Speciális anyagok biztosítják, hogy a napkollektor állomás egyes elemei ellenálljanak a magas hőmérsékletnek. Az előremenő cső például 160 °C-ig, míg a visszatérő cső legfeljebb 110 °C-ig bírja a hőmérsékletet. A beépített biztonsági szelep 6 bar nyomásig van kalibrálva, és akár 160 °C üzemi hőmérsékletet is kibír. Annak érdekében, hogy ne vesszen el értékes hő, az egész blokkot polipropilén (EPP) burkolja.
A kétkörös szolárállomása 50 m²-es kollektorcsoportokhoz készült, és bármilyen vezérlőrendszerhez hozzáigazítható.
