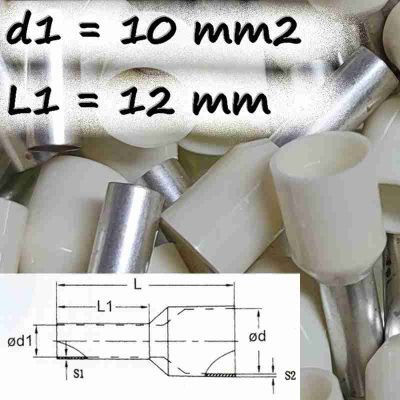

Szigetelt Érvéghüvely (10 mm² x12 mm) CB-100012

Termékleírás

A szigetelt érvéghüvely (10 mm² x 12 mm) CB-100012 megbízható megoldást kínál sodrott rézvezetékek végződtetéséhez. A hüvely stabil, jól préselhető fémcsőből és szigetelő gallérból áll, amely segít a vezetékek biztonságos rögzítésében és a csatlakozások hosszú távú üzembiztonságának megőrzésében.

A 10 mm²-es vezeték keresztmetszethez tervezett kivitel ideális olyan helyeken, ahol közepes–nagyobb áramterhelésű körökben kell a sodrott vezetékeket sorkapcsokba, csatlakozókba vagy készülékek kapcsaira bekötni. A 12 mm-es (L1) préselhető csőhossz elegendő felületet biztosít a megfelelő krimpeléshez, míg a teljes 22 mm-es (L) hossz kényelmes szerelhetőséget nyújt szűkebb elosztószekrényekben is.

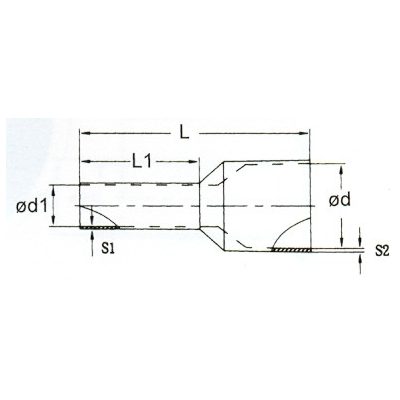

Műszaki jellemzők

• Vezeték keresztmetszet: 10 mm²
• Csőhossz (L1): 12 mm
• Belső átmérő (D1): 4,5 mm
• Teljes hossz (L): 22 mm
• Külső átmérő (D): 7,6 mm
• Szigetelés színe: csont

A csont színű szigetelés jól látható, mégis visszafogott megjelenést biztosít, így esztétikusan illeszkedik elosztószekrényekbe, vezérlőszekrényekbe és egyéb villamos berendezésekbe. A méretezésnek köszönhetően a hüvely stabilan illeszkedik a megfelelő keresztmetszetű sodrott vezetékekre, így préselés után tartós, mechanikailag erős kötést eredményez.

Felhasználási terület és előnyök

A szigetelt érvéghüvely használata különösen ajánlott:

• sorkapcsos bekötéseknél,
• kapcsolószekrények és elosztótáblák szerelésénél,
• gépészeti és ipari vezérléstechnikában,
• olyan helyeken, ahol a vezetékek gyakori rezgésnek vagy mozgatásnak vannak kitéve.

A megfelelően krimpelt érvéghüvely segít csökkenteni a laza érintkezések, a vezeték-szálak kicsúszásának és a kontakthibák kialakulásának kockázatát. Emellett megkönnyíti a szerelést: a vezeték vége rendezett, könnyebben befogható a sorkapcsokba, ami gyorsabb és átláthatóbb munkavégzést tesz lehetővé.

Szerelési szempontok

A termék krimpeléséhez a 10 mm²-es érvéghüvelyekhez ajánlott présszerszám használata célszerű. A vezeték szigetelését a megfelelő hosszban vissza kell csupaszolni, majd a sodrott ereket a csőbe kell ütköztetni, és a gyártói ajánlásoknak megfelelően összepréselni. A szigetelt gallér segít a vezeték megtámasztásában, valamint tehermentesíti a csatlakozást.

A CB-100012 szigetelt érvéghüvely így praktikus, jól méretezett kiegészítő minden villanyszerelő, karbantartó és szerelő számára, aki megbízható és rendezett vezetékcsatlakozásokat szeretne kialakítani 10 mm² keresztmetszetű sodrott vezetékeken.
