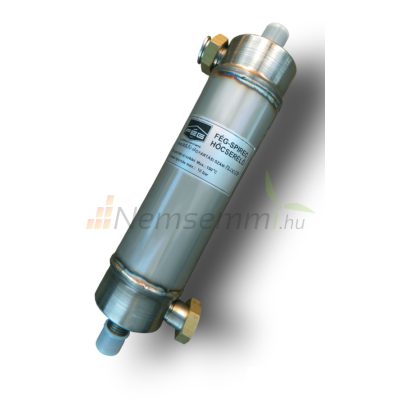

Spirec KNV-1 spiráltekercses hengeres hőcserélő 45 kW menetes csatlakozással

Spiráltekercses hőcserélő 45kW rozsdamentes

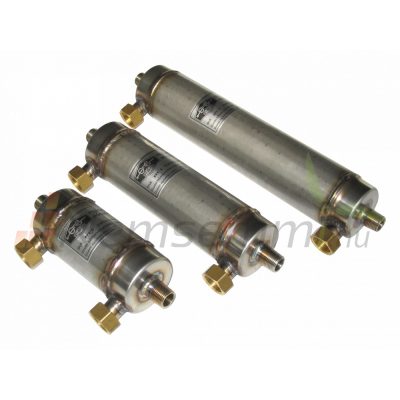

KNV hőcserélő széria általános információi:

• nagyon kisméret és helyszükséglet
• kiváló hőtranszformáló képesség
• nagyon kis folyadékmennyiséget is hőcserél
• meleg víz előállítására, fűtés leválasztásra, padlófűtés kiszolgálásra, hűtési folyamatokra széles spektrumban alkalmas
• a hőcserélő minden közlekedő folyadékkal érintkező része 0,5 mm korrózióálló acélból készül
• AWI hegesztés
• szilikon tömítés

Milyen előnyei vannak a Spirec hőcserélőkenk, egy lemezes hőcserélővel szemben?

• NEM,- vagy NAGYON NEHEZEN tömődik el, mert vízkő lerakódás nincs, vagy jelentéktelen mennyiségű
• TÖBBSZÖRÖS élettartam a hagyomásos hőcserélőkhöz képest
• VÍZ, OLAJ, GŐZ, GLIKOL közegek hőcseréjére alkalmas
• TISZTÍTHATÓ a saválló rozsdamentes anyaghasználat miatt
• szabályozó egység nélkül alkalmas padlófűtési rendszerekhez

Alkalmazási terület:

• Úszómedence vizének fűtésére
• Használati meleg víz készítéshez
• Napenergia hasznosítás hőcserélője
• Hőszivattyú hőcserélőjeként
• Olaj hűtésére és fűtésére
• Vegyipar
• Hűtőgépek elpárologtatójaként
• Kazánházak hőcsere folyamata

Átmérő: 73 mm
Hossz: 255 mm
Teljes hossz: 306 mm
Köpeny oldali csatlakozó: 3/4"menetes hollandi-anya
Spirál oldali csatlakozó: 1/2" menetes csonk
Akételválasztottoldalcsatlakozásai egymásra merőlegesen helyezkednekel.
Tömítés anyaga: szilikon
Súlya: 2 kg
Anyag: 0,5mm-es korrózióállóacél (KO36Ti,1.4541,MSzEN10088-
1:1998;AISI/SIS321/2337)
Üzemi nyomás: 10 bar
Max. nyomás: 15 bar
Üzemi hőmérséklet: -50 +150°C

Beépíthető vízszintesen illetve függőlegesen is. Fagymentesítés, vagy fagyvédelem illetve légtelenítés szempontjából a függőleges helyzet előnyösebb. Csatlakozó részek összeépítésekor alkalmazható tömítőgyűrű és tömítőzsinór is.

Hőcserélő körfplyamat (elpárologtató):

Nyomásviszonyok, nyomásesés a köpeny oldalon:

Hőcserélő körfolyamat (kondenzátor):

Megfelelő hőcserélő kiválasztása érdekében, az adott beépítési és kivitelezési körülményeknek eleget téve méretezni kell minden beépített hőcserélőt!

További információk:

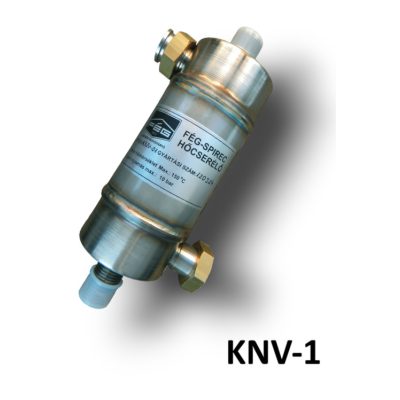

Spirec KNV-1

A KNV típusjelzésű hőcserélők a KN szériát követve nagyon jó
tulajdonságokkal rendelkeznek. Teljesen korrózióálló elemekből vannak összehegesztve. Méreteit tekintve kialakítása kisebb, mint a KN széria. Kis helyszükséglete és a vékonylemezes kialakításnak köszönhetően nagyon jó hőtranszformáló képességek mellett széles nyomás-viszonyokban alkalmazható. Kis méretével és hirdaulikai tulajdonságával jól illeszkedik a mai fűtőkészülékekhez. A fűtőkészülék előremenô fűtővizével a hőcseréről köpenyoldalába kell belépni. A hőcserélő teljesen szétválasztja a primer és szekunder oldalakat, alkalmazása lehetővé teszi a vegyes fűtőrendszer kialakítását.
