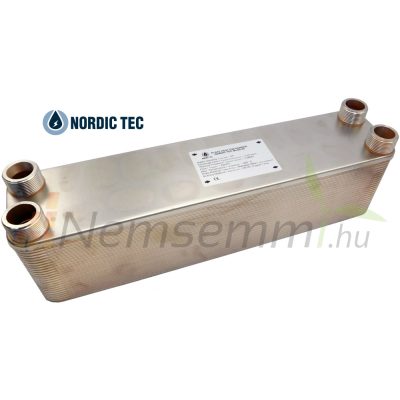

Lemezes hőcserélő 90 lemezes 526 mm hosszú 990kW 4x1 1/2” külső csatlakozással

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 990kW
Névleges teljesítmény: 180-340kW
Lemezek száma: 90
Csatlakozás: 4x 1½” külső menet
Névleges áramlás: 22 m³/h
Hőcserélő felőlet: 5,40 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 24,5 kg
Lemez anyaga: rozsdamentes acél 304 és 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

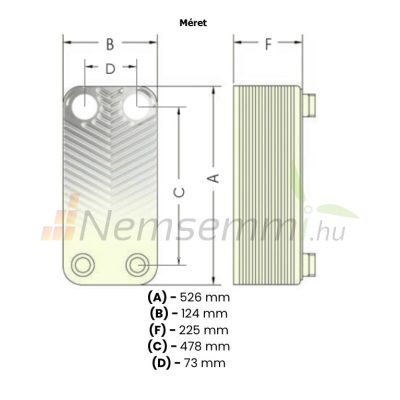

MÉRETEK:

Hosszúság (A): 526 mm
Szélesség (B): 124 mm
Mélység (F): 225 mm
Távolság (C): 478 mm
Távolság (D): 73 mm

Működési tippek:
⋅Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

990kW hőcserélő
90 lemezes rozsdamentes kivitel

Ez a modell 4x1 1/2” csatlakozásokkal rendelkezik, ami nagyobb kapacitást tesz lehetővé. Maga a cserélő kialakításának áramlási sebessége (névlegesen 22 m3/h), de vegye figyelembe, hogy az 1 1/2"-os csőméret 15,50 m3/h maximális áramlási sebességet biztosít.

Magát a hőcserélőt gyakran választják ipari vagy kereskedelmi alkalmazásokhoz, például irodaházak, szállodák, éttermek, raktárak, nagyáruházak, iskolák és még templomok központi fűtési és melegvíz-rendszereihez.

Az egységet az acéllemezek egymáshoz illesztésének bevált módszerével hozták létre. Ennek a hőcserélőnek minden egyes lemeze 0,060 m² hőcserélő felülettel rendelkezik. Ha ezt az értéket megszorozzuk a lemezek számával (ebben az esetben 90), máris megkapjuk az 5,40m²-es átadófelületet.
