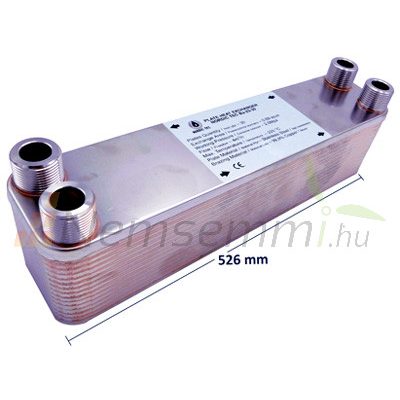

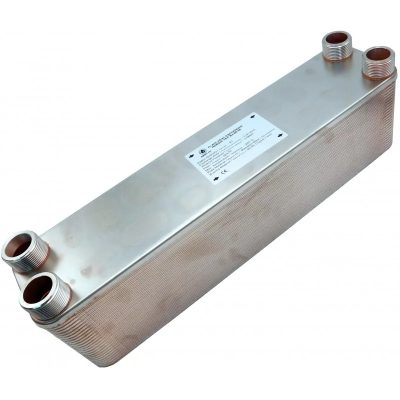

Lemezes hőcserélő 70 lemezes 526 mm hosszú 770kW 4x1 1/2” külső csatlakozással

Lemezes hőcserélő

Hőcserélő maximális teljeítménye: 770kW
Lemezek száma: 70
Csatlakozás: 4x1½” külső menet
Névleges áramlás: 22 m³/h
Hőcserélő felület: 4,20 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 20 kg
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,4 mm
Forrasztás anyaga: 99,9% Cu

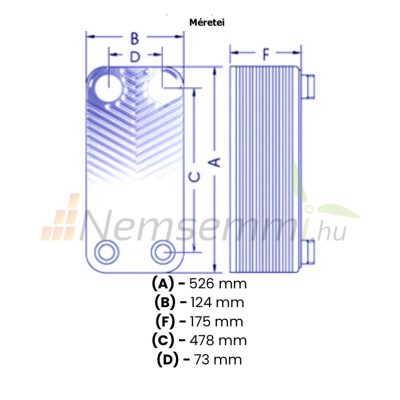

MÉRETEK:

Hosszúság (A): 526 mm
Szélesség (B): 124 mm
Mélység (F): 175 mm
Távolság (C): 478 mm
Távolság (D): 73 mm

Működési tippek:
⋅Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

770kW hőcserélő
70 lemezes rozsdamentes kivitel

A Ba-60-70 hőcserélő glikollal is működhet. Az ilyen típusú berendezéseknél a hőcserélő összekötő kapocsként szolgál a hőszivattyúrendszer glikollal (ritkábban vízzel) elárasztott része és a rendszer második része, azaz a központi fűtési rendszer között. A hőszivattyú által biztosítandó ellátási hőmérséklettől függően ez a hőcserélő 15 kW-tól akár 30-32 kW-ig terjedő teljesítményű egységek kezelésére is alkalmas (glikollal működő berendezések esetén).
A Ba-60-70 hőcserélő opcionálisan szigeteléssel / hőszigeteléssel is rendelhető. A lemezes hőcserélők szigetelése fűtési rendszerekben használatos - a hűtőrendszerekben többnyire nincs rá szükség.
Szigetelés nélkül a hőcserélő a kazánházban a hőenergia egy részét leadja kifelé, így hőveszteségek keletkeznek. Mivel ennek a modellnek meglehetősen nagy a külső felülete, használata fontosabb, mint a kisebb méretű hőcserélőknél. Becslések szerint a szigetelés nélküli lemezes hőcserélő a hőenergia több %-áig is elveszítheti a hőenergiát (természetesen ennél nagyobb hőveszteség csak a rendszer felmelegedésének bizonyos szakaszaiban lehetséges).
