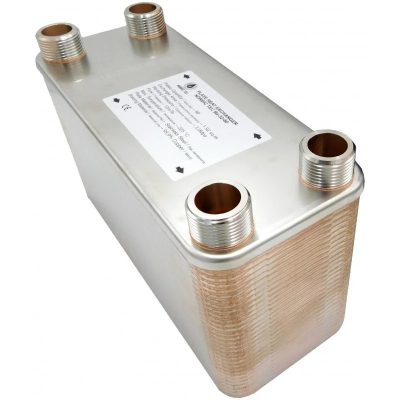

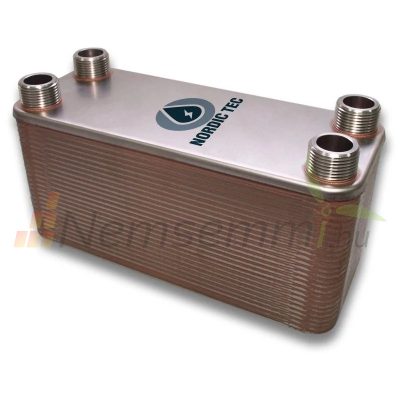

Lemezes hőcserélő 70 lemezes 286 mm hosszú 385kW 4x1” külső csatlakozással

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 385kW
Névleges teljesítmény: 70-150kW
Lemezek száma: 70
Csatlakozás: 4x1” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felület: 2,24 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 10,5 kg
Lemez anyaga: rozsdamentes acél 304 és 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

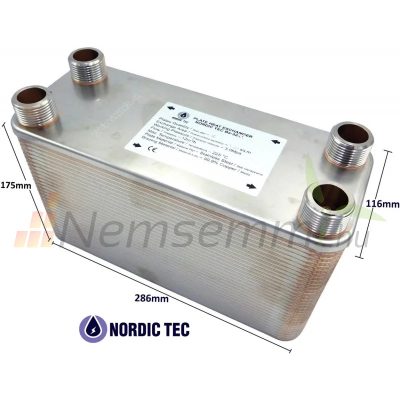

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 175 mm
Távolság (C): 243 mm
Távolság (D): 72 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

385kW hőcserélő
70 lemezes rozsdamentes kivitel
A "Ba" a vákuumforrasztott hőcserélőt, azaz a klasszikus lemezes modellt jelöli. A középen lévő szám a lemez hőátadó felülete, azaz 0,032 m². A szám a végén a lemezek számát jelzi, ez a modell 70 lemezzel rendelkezik. Ha a lemezek számát megszorozzuk az egyetlen lemez felületével, megkapjuk a készülék teljes felületét, azaz 2,24 m²-t. Ez a felület elegendő ahhoz, hogy például hőszivattyúkkal is megbirkózzon, még az igényes, alacsony hőmérsékletű padlófűtéses alkalmazásokban is.

A Ba-32-70 lemezes hőcserélő leggyakoribb alkalmazási területei:

• Hőszivattyús berendezések pufferrel vagy anélkül, glikolos vagy vizes kivitelben, akár több kW-os hőszivattyú-teljesítménnyel
• Központi fűtési rendszerek kb. 70 kW-ig, széntüzelésű kazánokhoz
• kombinált zárt/nyitott rendszerek kb. 80 kW-ig
• kondenzációs kazánnal vagy több kazánnal kaszkádban történő üzemeltetés a rendszer paramétereitől függően 60-70 kW-ig / gázkazánhoz.
• pelletkazánok csatlakoztatása nagy épületekhez, pl. gazdasági épületekhez
• használati melegvíz-készítés kazán nélküli rendszerekben
• együttműködés glikolos fűtőberendezéssel csarnokok és raktárak fűtésére
• nagy létesítmények, pl. szállodák, üzletek fűtése
