Lemezes hőcserélő 50 lemez 90 kW 2x3/4" és 2x1/2" külső csatlakozással

Lemezes hőcserélő

A hőcserélő maximális teljesítménye: 90 KW
A lemezek anyaga: W 1.4401 (AISI 316)
Forrasztás anyaga: 99,9% réz
Lemezek száma: 50

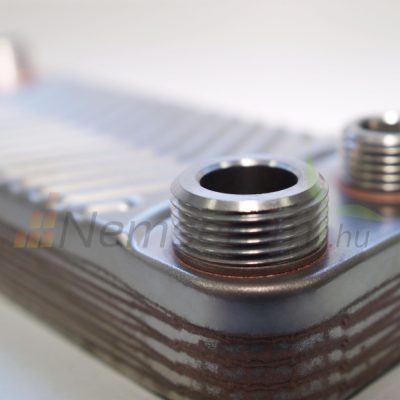

Csatlakozás: 2 x 3/4" és 2 x 1/2" külső menet
Max. üzemi nyomás: 10 bar
Max. üzemi hőmérséklet: 200°C

További információk:

Lemezes hőcserélő

90 kW hőcserélő
50 lemezes rozsdamentes kivitel
A lemezes hőcserélő a hőcserélő egyik formája. A lemezes hőcserélő, ahogy a neve is mutatja, hullám alakú lemezekből áll, amelyeket különleges módon szerelnek össze. A lemezek között térközök vannak. A hőt elnyelő közeg és a hőt kibocsátó közeg felváltva áramlik a résekben. Az egységet mind a külső, mind a közeg alatt tömítik, ami különböző módon történhet. Vannak csavarozott lemezes hőcserélők, amelyeknek számos előnyük van, például meghosszabbíthatók és másképp vezetik az áramlást.
A konstrukcióban különböző lemezes hőcserélők vannak. Gyakran előnyben részesítik az úgynevezett forrasztott lemezes hőcserélőket, amelyek jellemzője, hogy a különböző lemezek össze vannak forrasztva. Ezáltal nincs szükség egyéb csatlakozásokra. A lemezes hőcserélők azért működnek hatékonyan, mert erős hőátadást tesznek lehetővé. Ez tovább fokozható az áramlás során fellépő turbulencia létrehozásával. A lemezek hullámprofilja biztosítja a turbulens áramlást. Bár a lemezes hőcserélőknek nem kell nagyon nagynak lenniük, a nagy hőáram-sűrűség biztosításával sokat tesznek. A lemezes hőcserélők nagy teljesítménysűrűségű alkatrészek, és kompakt méretekkel és kis súllyal nagy hatásfokot kínálnak.

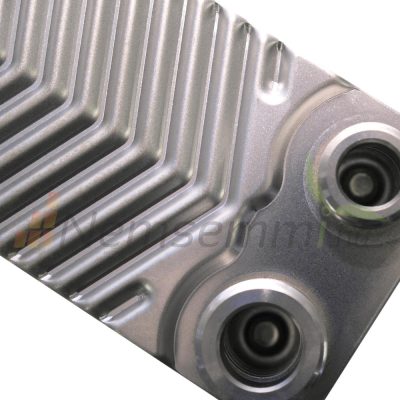

A forrasztott rozsdamentes acéllemezes hőcserélők dombornyomott rozsdamentes acéllemezekből állnak, amelyeket vákuumos eljárással rézhez forrasztanak. Összeillesztésükkor minden második lemezt 180 fokkal elforgatnak a síkban, így két, egymástól elforgatott áramlási teret képeznek, amelyekben a hőátadásban részt vevő közegek ellenáramban vezethetők. A lemezek domborítása erősen turbulens áramlást hoz létre. Ez nagyon hatékony hőátadást tesz lehetővé még alacsony térfogatáram esetén is.
Előnyök:
A B3-12-50 rozsdamentes acéllemezes hőcserélő, kompakt és kis szerkezeti egység, kis súly, a technikailag kiforrott lemezdomborításnak köszönhető magas hőátadási teljesítmény, magas üzemi hőmérséklet és üzemi nyomás jellemzi.. A rozsdamentes acél anyag jó korrózióállóságot biztosít, egyszerű telepítés, rendkívül alacsony karbantartási igény, könnyű szervizelés, költséghatékony nagyüzemi egység.
