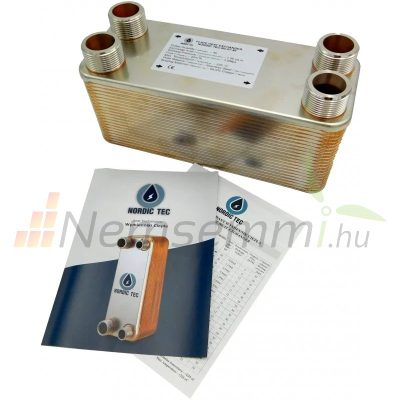

Lemezes hőcserélő 40 lemezes 230kW 4x1 1/4” külső csatlakozással

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 230kW
Névleges teljesítmény: 40-85kW
Lemezek száma: 40
Csatlakozás: 4x 1 1/4” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felőlet: 1,080 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 6700 g
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

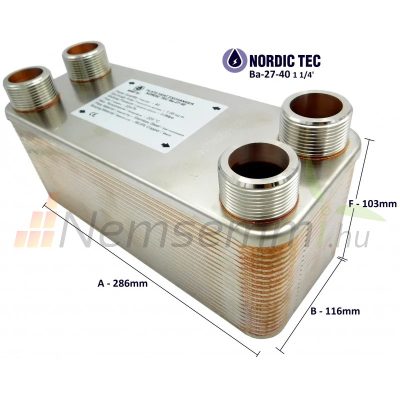

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 103 mm
Távolság (C): 234 mm
Távolság (D): 63 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

230kW hőcserélő
40 lemezes rozsdamentes kivitel

Jellemzői:

• Acél (S316L), vákuumkemencében rézzel forrasztva
• Névleges teljesítmény 40 és 85 kW között
• Csatlakozások / kimenetek: 5/4" / DN 32
• Üzemi nyomás 30 bar-ig
• Próbanyomás 45-60 bar
• Maximális üzemi hőmérséklet +230 °C-ig
• Áramlási sebesség 12 m3/h
• Felület 1,080 m²
