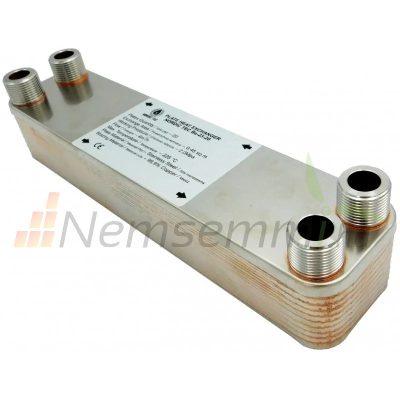

Lemezes hőcserélő 20 lemezes 220kW 4x11/4” csatlakozással

Hőcserélő

Hőcserélő maximális teljeítménye: 220kW
Névleges teljesítmény: 40-110 kW
Lemezek száma: 20
Csatlakozás: 4x 1 1/4” külső menet
Névleges áramlás: 22 m³/h
Hőcserélő felület: 1,200 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 8,5 kg
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,4 mm
Forrasztás anyaga: 99,9% Cu

MÉRETEK:

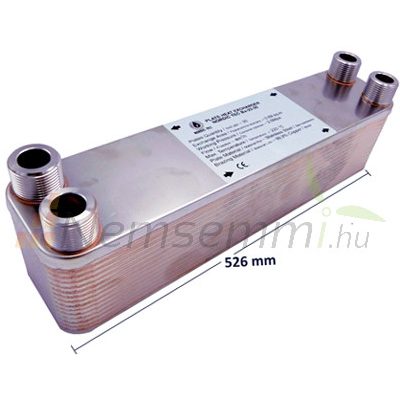

Hosszúság (A): 526 mm
Szélesség (B): 124 mm
Mélység (F): 55 mm
Távolság (C): 478 mm
Távolság (D): 73 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

220kW hőcserélő
20 lemezes rozsdamentes kivitel
A teljes Ba-60 sorozathoz hasonlóan ez a 20 lemezes hőcserélő is egy nagy, táguló acéllemezre épül, amely 0,4 mm vastag és lemezenként 0,060 m² felületű. Ezért nemcsak lakóépületekben, hanem nagy kereskedelmi ingatlanokban is használható. További előnye a nagy áramlási sebesség, amely más, hasonló teljesítményű modellekkel összehasonlítva óriási. A lemezes konstrukció névleges átfolyási sebessége a számítások szerint <22 000 l/h.

Ezt a lemezes hőcserélőt gyakran választják hűtési alkalmazásokhoz, mivel a lemezfelülethez viszonyított viszonylag nagy külső felülete miatt jól alkalmazható erre a célra. Ez azonban nem jelenti azt, hogy kizárólag hűtési hőcserélő, fűtési alkalmazásokban is jól teljesít. A Ba-60-20 hőcserélő egy 20 lemezes modell 1 1/4"-os csatlakozóval. Könnyedén képes kezelni egy akár 40-50 kW fűtőteljesítményű kazánt, vagy egy nagy, akár 400-500 m² alapterületű lakóingatlan fűtésére.
