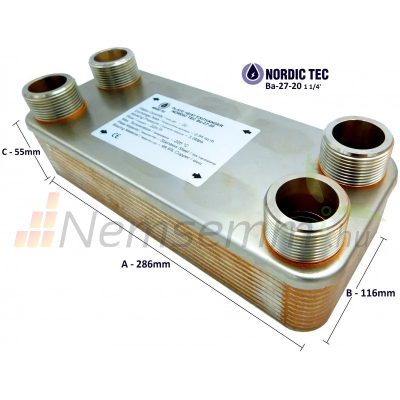

Lemezes hőcserélő 20 lemezes 125kW 4x1 1/4” külső csatlakozással

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 125kW
Névleges teljesítmény: 15-40 kW
Lemezek száma: 20
Csatlakozás: 4x 1 1/4” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felület: 0,540 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +224°C
Súly: 4,3 kg
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,4 mm
Forrasztás anyaga: 99,9% Cu

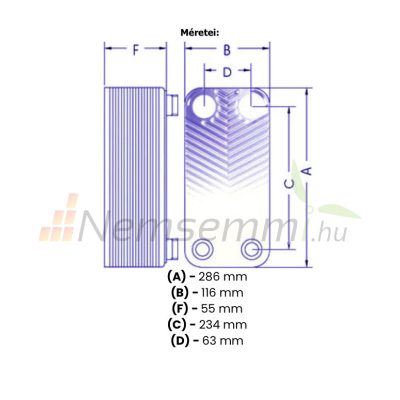

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 55 mm
Távolság (C): 234 mm
Távolság (D): 63 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

125kW hőcserélő
20 lemezes rozsdamentes kivitel

Kialakítását tekintve az 1 1/4" 20 lemezes hőcserélő a fűtőcserefelülethez viszonyított nagy csatlakozási átmérőjével tűnik ki, ezért olyan rendszerek számára is használható, amelyek a lehető legkisebb ellenállás mellett nagyobb áramlási sebességet igényelnek. Ilyen rendszerek például a vastagabb csöveken alapuló régi központi fűtési rendszerek, ahol az 1" hőcserélő beépítése a rendszer jelentős szűkítését jelentené.
A fentieken túl a Ba-27-20 hőcserélő gyakorlatilag bármilyen hagyományos hőforrással működhet, legyen az kandalló, hagyományos tüzelőanyaggal (szén, fa) működő központi fűtőkazán vagy modernebb tüzelőanyagokkal működő kazán, például zárt rendszerben működő pellet- vagy kondenzációs kazán.

Elméleti szempontból egy 5/4"-es hőcserélő hőszivattyúkkal is működhetne, ennek azonban ellentmondana a nem megfelelő fűtőcserefelület, hiszen ne feledjük, hogy elég aprólékos hőcserélő-választás szükséges a hatékony és alacsony energiafogyasztású működéshez. Ha csak a DN32-es csatlakozó mérete alapján tájékozódunk, az nem biztosítja a helyes kiválasztást, itt elsősorban a lemezek felületét kell figyelembe venni.
