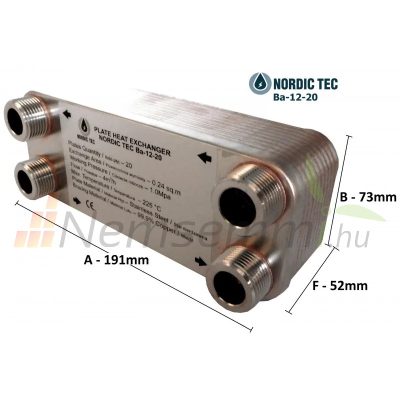

Lemezes hőcserélő 20 lemez 45kW 4x3/4” külső csatlakozóval

Lemezes hőcserélő

Hőcserélő maximális teljeítménye: 45kW
Névleges teljesítmény: 5-20kW
Lemezek száma: 20
Csatlakozás: 4 db 3/4” külső menet
Névleges áramlás: 4 m³/h
Hőcserélő felület: 0,240 m²
Üzemi nyomás: 10 bar
Próba nyomás: 20 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 1200 g
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,4 mm
Forrasztás anyaga: 99,9% Cu

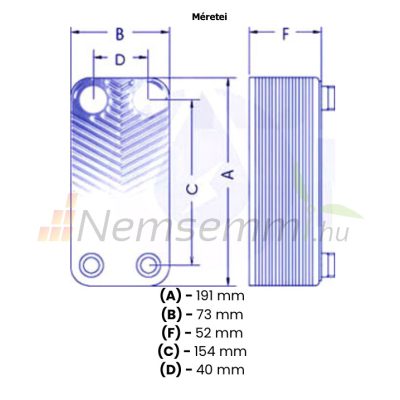

MÉRETEK:

Hosszúság (A): 191 mm
Szélesség (B): 73 mm
Mélység (F): 52 mm
Távolság (C): 154 mm
Távolság (D): 40 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

45kW hőcserélő
20 lemezes rozsdamentes kivitel

A lemezes hőcserélő optimalizálja a 2 folyadék közötti hőmérséklet-átadást. Az acéllemezek vastagsága mindössze 0,3 mm, hogy megkönnyítsék ezt a folyamatot. Ezenkívül a hőcserélők lemezei hullámos kialakításúak. A Ba-12 sorozatában a hőcserélő felület egy lemezre vetítve 0,012 m². A Ba-12-20 egység 20 lemezből áll, amelyek együttesen 0,24 m² felületet tesznek ki. A hőcserélő felület a készülék helyes méretezésének kulcsa.

Ez a hőcserélő a legtöbb esetben, a meglehetősen kis méretei miatt, nem a házak egészének fűtésére szolgál, de jó választás a meglévő központi fűtési rendszerekhez további körök csatlakoztatására.
