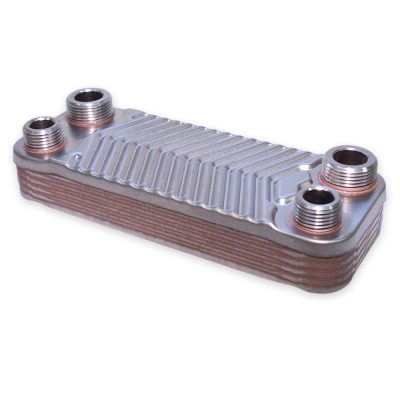

Lemezes hőcserélő 10 lemez 22kW rozsdamentes acél 2x3/4" külső, 2x1/2" külső csatlakozással

Hőcserélő

A hőcserélő maximális teljesítménye: 22 KW
Hőcserélő lemezek anyaga: saválló acél AISI 304
Lemezek száma: 10
Maximális átfolyás: 4 m³/h
Lemezfelület: 0.012 m² lemezenként, összesen 0,12 m²
Forrasztás anyaga: 99,9% réz

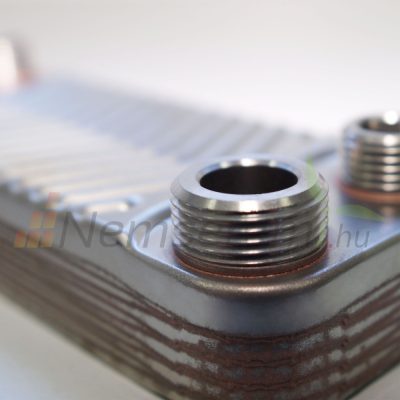

Csatlakozás: 2 x 3/4" külső menet, 2 x 1/2" külső menet
Maximális nyomás: 20 bar
Üzemi hőmérséklet: 100°C
Minimális hőmérséklet: - 195°C
Max. hőmérséklet: + 225°C
Panelvastagság burkolólap: 1 mm
Panelek közötti távolság: 2,1 mm
Lemez méretei: 191 x 73 mm
Térfogat: 0,018 l lemezenként = 0,18 l

További információk:

Lemezes hőcserélő

22kW hőcserélő
10 lemezes rozsdamentes kivitel
A lemezes hőcserélő a hőcserélő egyik formája. A hőcserélő kifejezés onnan ered, hogy hőátadás történik egyik közegből a másikba. A lemezes hőcserélő, ahogy a neve is mutatja, hullám alakú lemezekből áll, amelyeket speciális módon szerelnek össze. A lemezek között térközök vannak. A hőt elnyelő és a hőt kibocsátó közeg felváltva áramlik a résekben. Az egységet mind a külső, mind a közeg alatt tömítik, ami különböző módon történhet. Vannak csavarozott lemezes hőcserélők, amelyeknek számos előnyük van, például meghosszabbíthatók és másképp vezetik az áramlást.
A konstrukcióban különböző lemezes hőcserélők vannak. Gyakran előnyben részesítik az úgynevezett forrasztott lemezes hőcserélőket vagy hőcserélők, amelyek jellemzője, hogy a különböző lemezek össze vannak forrasztva. Ezáltal nincs szükség egyéb csatlakozásokra. A lemezes hőcserélők azért működnek hatékonyan, mert erős hőátadást tesznek lehetővé. Ez tovább fokozható az áramlás során fellépő turbulencia létrehozásával. A lemezek hullámprofilja biztosítja a turbulens áramlást. Bár a lemezes hőcserélőknek nem kell nagyon nagynak lenniük, mégis sokat tesznek a nagy hőáram-sűrűség biztosításával. A lemezes hőcserélők nagy teljesítménysűrűségű alkatrészek, és kompakt méretekkel és kis súllyal nagy hatékonyságot kínálnak.

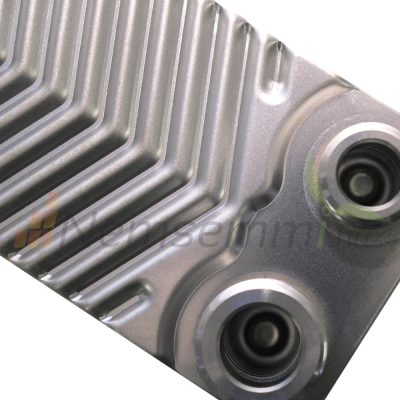

A forrasztott rozsdamentes acéllemezes hőcserélők dombornyomott rozsdamentes acéllemezekből állnak, amelyeket vákuumos eljárással rézhez forrasztanak. Összeillesztésükkor minden második lemezt 180 fokkal elforgatnak a síkban, így két, egymástól elforgatott áramlási teret képeznek, amelyekben a hőátadásban részt vevő közegek ellenáramban vezethetők. A lemezek domborítása erősen turbulens áramlást hoz létre. Ez nagyon hatékony hőátadást tesz lehetővé még alacsony térfogatáram esetén is.
A B3-12-10 rozsdamentes acéllemezes hőcserélő könnyedén alkalmazható. Kompakt és kis szerkezeti egység, kis súly, a technikailag kiforrott lemezdomborításnak köszönhető magas hőátadási teljesítmény, magas üzemi hőmérsékletek és üzemi nyomás biztosított. A rozsdamentes acél anyag garantálja a jó korrózióállóságot, az egyszerű telepítést, a rendkívül alacsony karbantartást, a szervizbarát, költséghatékony nagyüzemi egységet.
