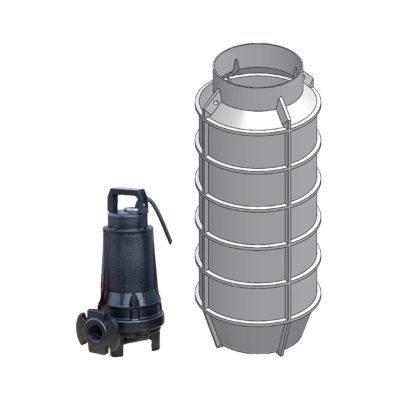

IBO PSI/WQV1 – házi szivattyúállomás WQV 1,5 kW-os szivattyúval, egyfázisú kivitelben, elosztóval.

Leírás
Komplett háztartási szennyvíz-átemelő állomás, amely egy tartályból, egy aprítókéses járókerékkel ellátott egyfázisú szennyvízszivattyúból és egy helyi vezérlőrendszerből áll.

Az átemelő állomást telepítésre és üzembe helyezésre készen szállítjuk. A tartály csatlakozócsonkokkal van ellátva a szennyvíz bevezetéséhez és elvezetéséhez. A szivattyú a rendszer öntöttvas csatlakozóidomának köszönhetően a csővezetékkel együtt könnyen behelyezhető a tartályba, illetve kivehető onnan.

Az átemelő állomás alkalmas szeptikus tartályokból, családi házakból, irodákból és kisebb ipari létesítményekből származó szennyvíz szállítására. Használható gravitációs csatornahálózatba vagy nyomóvezetékbe (max. 1–1,5 bar nyomásig) történő továbbításra is.

Az alapvezérlő rendszer biztosítja a szivattyú automatikus működését, valamint fény- és hangjelzéssel figyelmeztet, ha a tartályban a szennyvízszint eléri a maximális értéket.

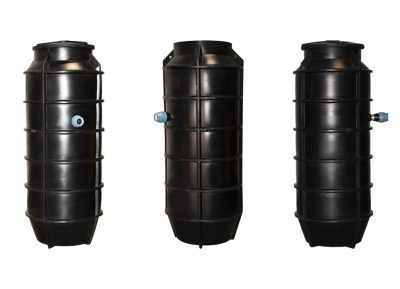

Tartály:
PEHD műanyag
Vízszintes és függőleges felúszásgátló bordázat
Falvastagság: 6–8 mm
Méretek: 2100 mm x 800 mm
Rozsdamentes acél tartógerendával megerősítve
Gumitömítések a bemeneti nyílásokhoz
Csavarok, alátétek, anyák: rozsdamentes acél

Vezérlés:
Indítókondenzátor (a szivattyúban)
Szivattyú hővédelem
Úszókapcsolós indítás (a szivattyúba integrálva) + túlfolyás-jelző úszókapcsoló
Fény- és hangjelzéses riasztórendszer (túlfolyásjelzés), 12 V-os törpefeszültséggel, B típusú védelemmel
Áram-védőkapcsoló (FI-relé)
Falra szerelhető vezérlőszekrény (IP65)
C típusú védelem

Szerelvények:
Öntöttvas visszacsapó szelep (DN50)
Gömbcsap (DN50)
Öntöttvas csatlakozóidom (DN50)
AISI 304 DN50 csővezeték
Nyomóoldali csatlakozás: d63
Bemeneti csatlakozás: d160

Szivattyú:
IBO WQV 7-16-1.5
Rozsdamentes acél aprítókéssel ellátott szivattyú
Egyfázisú, 1,5 kW, 10 m kábel
Emelőmagasság: 6–19 m
Szállítási teljesítmény: 3–15 m³/h
Súly: 25 kg
