IBO PSI/UP3 – házi szivattyúállomás UP 60-80 1,5 kW-os szivattyúval, háromfázisú kivitelben.

Leírás

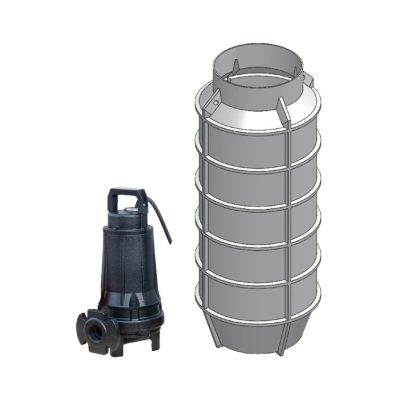

Komplett háztartási szennyvíz-átemelő állomás, amely egy tartályból, egy aprítótárcsával ellátott, kétfokozatú, háromfázisú szennyvízszivattyúból és egy helyi vezérlőrendszerből áll.

Az átemelő állomást a szivattyú beépítésére és üzembe helyezésére készen szállítják. A tartály csatlakozócsonkokkal van ellátva a szennyvíz bevezetéséhez és elszállításához. A rendszer öntöttvas csatlakozóelemének köszönhetően a szivattyú a csővezetékkel együtt könnyen behelyezhető a tartályba, illetve onnan kivehető. Amennyiben a szükséges nyomóoldali nyomás meghaladja a 3 bart, az UP 60-80 típusú szivattyút rozsdamentes acél csavarkötés segítségével mereven csatlakoztatják a nyomócsőhöz.

Az átemelő állomás szeptikus tartályokból, családi házakból, irodákból és kisebb ipari létesítményekből származó szennyvíz szállítására használható. Alkalmas mind gravitációs aknákba, mind pedig nagynyomású (akár 3–5 bar) csővezetékekbe történő szennyvízszállításra.

Az alapvezérlő rendszer biztosítja a szivattyúk automatikus működését, valamint fény- és hangjelzéssel figyelmeztet, ha a szennyvízszint eléri a tartályban a maximális értéket.

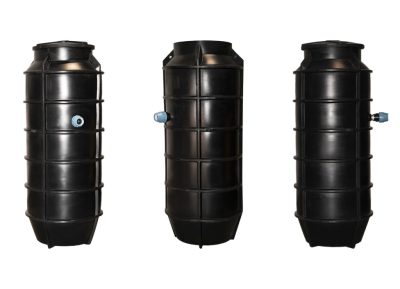

Tartály:
PEHD műanyag
Vízszintes és függőleges bordázat a felúszás elleni védelem érdekében
Falvastagság: 6–8 mm
Méretek: 2100 mm x 800 mm
Rozsdamentes acél tartógerendával megerősítve
Gumitömítések a bemeneti nyílásoknál
Rozsdamentes csavarok, alátétek és anyák

Vezérlés:
Úszókapcsoló
Túlfolyást jelző úszókapcsoló (riasztási szint túllépésének jelzése a szivattyúállomáson)
Szivattyú hővédelem
Optikai és akusztikus riasztórendszer (túlfolyás jelzése), 12 V-os törpefeszültségű tápellátással és B típusú védelemmel
Áram-védőkapcsoló (FI-relé)
Falra szerelhető vezérlőszekrény (IP65 védettség)
Üzemmódválasztó kapcsoló (Automata – 0 – Kézi)
Fáziskiesés- és aszimmetria-érzékelő
12 V-os transzformátor

Szerelvények:
Öntöttvas visszacsapó szelep (DN50)
Gömbcsap (DN50)
Öntöttvas gyorscsatlakozó (DN50)
AISI 304 rozsdamentes acél csővezeték (DN50)
Nyomóoldali csatlakozó (d63)
Bemeneti csatlakozó (d160)

Szivattyú:
IBO UP 60-80, kétfokozatú
Rozsdamentes acél aprítókéssel ellátott szivattyú
3 fázisú, 1,5 kW, 10 m-es kábel
Emelőmagasság: 0–55 m
Szállítási teljesítmény: 0,5–4 m³/h
Súly: 31,5 kg
