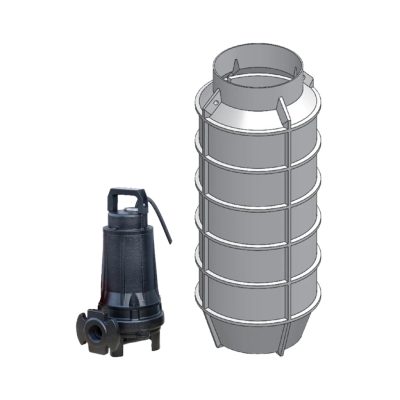

IBO PSI/3CE4 – házi átemelőállomás Compatta 1,1 kW-os, háromfázisú szennyvízszivattyúval, 50 mm-es szabad átömlési keresztmetszettel.

Leírás
Komplett házi szennyvízátemelő állomás, amely egy tartályból, egy akár 50 mm-es szabad átömlési keresztmetszettel rendelkező háromfázisú szennyvízszivattyúból és egy helyi vezérlőrendszerből áll.

Az átemelő állomást a szivattyú beépítésére és üzembe helyezésére készen szállítjuk. A tartály csatlakozócsonkokkal van ellátva a szennyvíz bevezetéséhez és elvezetéséhez. A rendszer öntöttvas csatlakozóelemének köszönhetően a szivattyú a csővezetékkel együtt könnyen behelyezhető a tartályba, illetve kivehető onnan.

Az átemelő állomás szeptikus tartályokból, családi házakból, irodákból és kisipari üzemekből származó szennyvíz szállítására használható. Alkalmas gravitációs csatornába, valamint nyomóvezetékbe (max. 1 bar nyomásig) történő továbbításra is.

Az alapvezérlő rendszer biztosítja a szivattyúk automatikus működését, valamint (vizuális és hangjelzéssel) tájékoztatást ad, ha a szennyvízszint eléri a tartályban a maximális értéket.

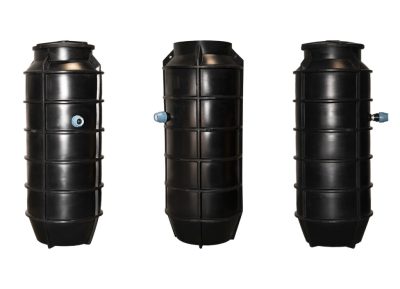

Tartály:
PEHD műanyag
Vízszintes és függőleges felúszásgátló bordázat
Falvastagság: 6–8 mm
Méretek: 2100 mm (magasság) x 800 mm (átmérő)
Rozsdamentes acél tartógerendával megerősítve
Gumitömítések a bemeneti nyílásokhoz
Csavarok, alátétek, anyák: rozsdamentes acél

Vezérlés:
Úszókapcsoló (üzemi szint)
Túlfolyásjelző úszókapcsoló (riasztási szint túllépésének jelzése)
Szivattyú hővédelem
Vizuális és akusztikus riasztórendszer (túlfolyásjelzés), 12 V-os törpefeszültséggel (B típusú védelemmel)
Áram-védőkapcsoló (FI-relé)
Falra szerelhető vezérlőszekrény (IP65 védettség)
Üzemmódváltó kapcsoló (Automata – 0 – Kézi)
Fáziskiesés- és aszimmetria-érzékelő
12 V-os transzformátor

Szerelvények:
Öntöttvas visszacsapó szelep (DN50)
Golyóscsap (DN50)
Öntöttvas csatlakozóelem/megvezető (DN50)
AISI 304 csővezeték (DN50)
Nyomóoldali csatlakozás: d63 (csatlakozóidom)
Bemeneti csatlakozás: d160 (tokos csatlakozó)

Szivattyú:
DRENO Compatta EVO 4T
VORTEX típusú járókerék, 50 mm-es szabad átömlési keresztmetszettel
Háromfázisú, 1,1 kW, 10 m-es kábel
Emelési magasság: max. 12 m
Szállítási teljesítmény: max. 20 m³/h
