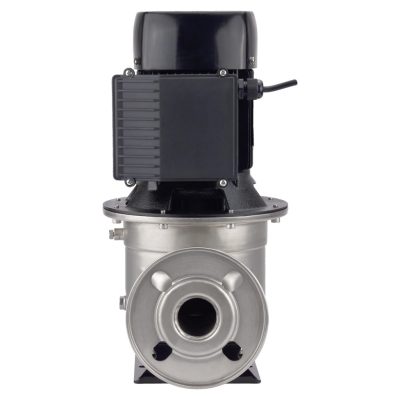

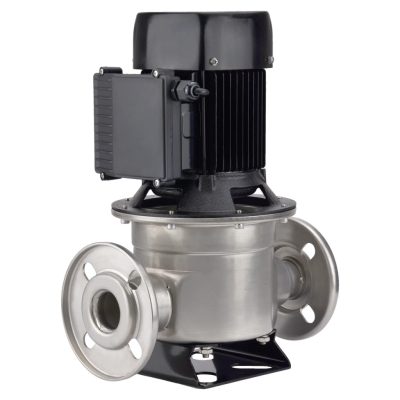

IBO IGDL 50-12-0.75 (0.75 kW, 230 V) keringető szivattyú

Leírás
IBO IGDL szivattyú - sorba épített keringető szivattyú
Az IBO IGDL szivattyú egy hatékony, többfokozatú szivattyú hideg és meleg vízhez, amelyet víz-, fűtési és ipari berendezésekben történő nyomásnövelésre és -ellátásra terveztek, ahol a tiszta víz megbízható keringetésére van szükség széles hőmérsékleti tartományban.

Kinek?
Szerelők és kivitelezők – bevált megoldás lakó- és kereskedelmi épületek víz-, fűtés- és HVAC-berendezéseinek építésére és korszerűsítésére, stabil üzemi paraméterek garanciájával.
Többlakásos épületek és kereskedelmi létesítmények üzemeltetői – hatékonyan növelik a víznyomást és biztosítják a felhasználói kényelmet a toronyházakban és a kiterjedt meleg- és hidegvíz-rendszerekben.
Ipari és gyártóüzemek – megbízható közegkeringetés a folyamatrendszerekben, hűtőkörökben és kazánvíz-ellátásban, nagy energiahatékonyságú szivattyú segítségével.
Gazdálkodók és gazdaságok – öntözőrendszerekben, vízellátó rendszerekben és technológiai eszközök működését támogató rendszerekben használhatók.
Rendszertervezők – univerzális szivattyú olyan projektekhez, amelyek megbízható működést igényelnek tiszta vízzel, akár magas hőmérsékleten is, egyértelműen meghatározott bemeneti nyomáskövetelményekkel.
Alkalmazás
Vízellátó és nyomásfokozó rendszerek magas épületekben, vízellátó berendezések és közmű vízelosztó rendszerek energiaellátása.
HVAC és fűtési rendszerek, beleértve a hideg- és melegvíz-keringetést, a kazánköröket, valamint a hőcserélőkkel és szellőztetőegységekkel való együttműködést.
Ipari keringető rendszerek, technológiai vízkeringető rendszerek és gyártóberendezések működését támogató rendszerek.
Tűzvédelmi rendszerek, tartalék és kiegészítő vízellátó rendszerek, valamint középületekbe történő telepítések.
Mezőgazdasági öntözőrendszerek, öntözőrendszerek és tiszta víz szállítása víztározókból, tartályokból és tárolórendszerekből.
Az IBO IGDL szivattyú mindenhol bizonyítja az értékét, ahol megbízható tisztavíz-szivattyúra van szükség lakossági, ipari, fűtési és öntözési alkalmazásokhoz.

Jellemzők, leírás és műszaki adatok
Az IBO IGDL szivattyú egy modern, többfokozatú szivattyú, amelyet tiszta víz szállítására terveztek, olyan telepítésekhez, amelyek nagy hatásfokot és magas folyadékhőmérséklettel szembeni ellenállást igényelnek. A készülék hideg és meleg vízzel is működhet, feltéve, hogy a közeg mentes a rostoktól és szilárd részecskéktől, és a meleg víz lágy, ami azt jelenti, hogy alacsony az oldható kalcium- és magnéziumvegyületek tartalma.

Tipikus alkalmazások közé tartozik a vízellátás és -nyomás toronyházakban, csővezeték-tartó rendszerek, HVAC és fűtési rendszerek alkotóelemeként való működés, valamint meleg és hideg víz keringetése lakossági és ipari rendszerekben. A szivattyú kazántáplálásra és ipari keringtető rendszerekben is használható, ahol stabil áramlási és nyomásparaméterekre van szükség.

Építés és anyagok
Az IBO IGDL szivattyú tartós anyagok felhasználásával készült a hosszú távú, problémamentes működés biztosítása érdekében. A szivattyúház, a diffúzor, a közfal és a hátsó burkolat AISI 304 rozsdamentes acélból készült, ami magas korrózióállóságot és biztonságos működést biztosít tiszta, háztartási vízzel. A motorház alumíniumból készült, amely kiváló hőelvezetést és viszonylag kis súlyt ötvöz.

Motorház: alumínium.
Hátsó burkolat, közfal, diffúzor, szivattyúház: AISI 304 rozsdamentes acél.
Podpora korpusu pompy: stal.
Mechanikus tömítés: grafit, szilícium-karbid, FKM tömítés (magasabb hőmérsékletnek és sokféle közegnek ellenáll).
A grafit és szilícium-karbid elemeket tartalmazó, kiváló minőségű mechanikus tömítésnek és az FKM tömítésnek köszönhetően a szivattyú megfelelően védett a szivárgásokkal szemben, és alkalmas a megnövekedett közeghőmérséklettel való működésre, miközben megőrzi a nagyfokú tömítettséget.

Motor és elektromos paraméterek
Az IBO IGDL szivattyú nagy hatékonyságú IE3 villanymotorral van felszerelve, ami alacsonyabb energiafogyasztást biztosít a szükséges üzemi paraméterek fenntartása mellett. A motor IP55 besorolású, így hatékony védelmet nyújt a por és a vízsugár ellen, F osztályú szigeteléssel rendelkezik, amely lehetővé teszi a magas tekercshőmérsékleten történő működést. A motor üzemmódja folyamatos használatra van tervezve tipikus víz- és fűtési rendszerekben (a részletes teljesítmény-, feszültség- és frekvenciaértékeket a konkrét modell katalóguskártyáján vagy adattábláján kell megtekinteni – a tartalom általános adatokon alapul).

Nagy hatékonyságú motor: IE3 hatékonysági osztály.
Védettségi osztály: IP55.
Szigetelési osztály: F.
Üzemmód: folyamatos
Munkakörülmények és üzemi paraméterek
Az IBO IGDL szivattyút tiszta, rostoktól, homoktól vagy más szilárd részecskéktől mentes vízzel való működésre tervezték, ami elengedhetetlen a hidraulikus alkatrészek és tömítések védelme érdekében. A forró vízzel való működéshez lágy víz szükséges, ami csökkenti a vízkőképződés kockázatát, és meghosszabbítja a szivattyú és a rendszer élettartamát.

Közeg: tiszta, rostoktól és szilárd részecskéktől mentes víz.
Meleg víz: lágy víz szükséges (alacsony oldható kalcium- és magnéziumvegyület-tartalom).
A problémamentes működés biztosítása és a kavitáció elkerülése érdekében a szívóoldalon a közeg hőmérsékletétől függő minimális bemeneti nyomást kell fenntartani.

Legfeljebb 75 °C közeghőmérséklet esetén: a szívóoldalon a minimális bemeneti nyomás 0,4 bar 4 m vízoszlopmagasság esetén.
90°C közeghőmérséklet esetén: a szívóoldalon a minimális bemeneti nyomás 0,7 bar 7 m vízoszlopmagasság esetén.
A megfelelő bemeneti nyomás és a szivattyú vízfelszínhez viszonyított telepítési magasságának kiválasztását minden alkalommal ellenőrizni kell a telepítés tervezési szakaszában, figyelembe véve a telepítés nyomásveszteségeit és az áramforrás sajátosságait.

Telepítés és üzemeltetés
Az IBO IGDL szivattyút úgy kell telepíteni, hogy biztosítva legyen a könnyű szervizelés, a stabil alapozás és a rendszer megfelelő légtelenítése. A rendszer üzembe helyezése előtt győződjön meg arról, hogy a közeg megfelel a gyártó követelményeinek (tiszta víz szilárd szennyeződések nélkül, megfelelő keménység magasabb hőmérsékleten), és hogy a szívóoldalon a szükséges minimális bemeneti nyomás beáll. Javasolt további alkatrészek, például elzárószelepek, szűrők és biztonsági szerelvények használata, amelyeket a tervező vagy a szerelő az adott rendszerkövetelmények alapján választ ki – a tartalom általános adatokon alapul.

Az IBO IGDL szivattyú hosszú távú használata esetén rendszeres rendszerellenőrzés ajánlott, beleértve a szivárgásvizsgálatot, a tömítés állapotának ellenőrzését és a motor elektromos paramétereinek ellenőrzését. A gyártó utasításainak megfelelő rendszeres karbantartás hosszú éveken át fenntartja az egység magas hidraulikai és elektromos hatásfokát.

Az IBO IGDL szivattyú az IBO márka kínálatának része, amelyet a Dambat gyárt – egy megbízható szivattyú- és hidraulikus berendezésgyártó, sokéves tapasztalattal és minőségi tanúsítványokkal.
