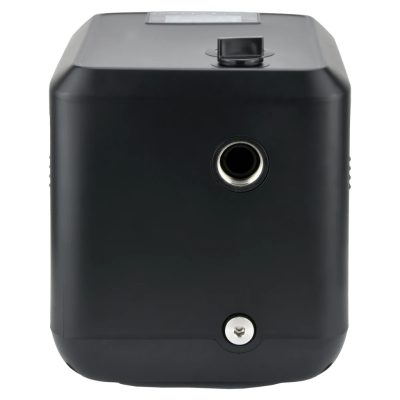

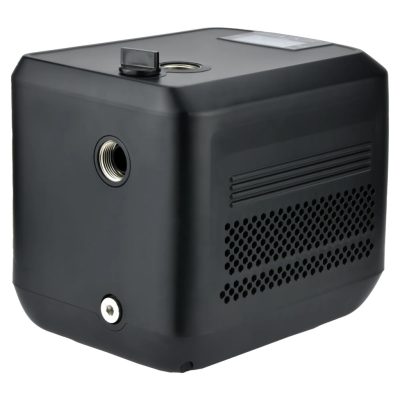

IBO DOMATIK (0,55 kW, 230 V) szivattyú inverterrel

Felépítés és működési elv
A DOMATIK egy elektromos vízszivattyú, amely hidraulikus komponenssel (ház, járókerék, tengely, tömítés) és integrált frekvenciaváltóval, valamint SPWM technológiával vezérelt állandó mágneses motorral rendelkezik. A csővezetékben lévő nyomásérzékelő lehetővé teszi a beállított nyomásérték folyamatos mérését és fenntartását a szivattyú fordulatszámának szabályozásával.

A készüléket tiszta víz és hasonló tulajdonságokkal rendelkező folyadékok szivattyúzására tervezték, abrazív vagy rostos részecskék, valamint gyúlékony, robbanásveszélyes, olajos vagy túl sűrű anyagok nélkül.

A legfontosabb előnyök
A sima motorfordulatszám-szabályozás csökkenti a hidraulikus lökéseket és a hirtelen nyomásváltozásokat a rendszerben.
Magas energiahatékonyság és alacsonyabb energiafogyasztás a hagyományos hidrofor készletekhez képest.
Alacsony zajszint – jellemzően 25–40 dB, teljes teljesítményen 45 dB alatt, ami magas akusztikai komfortot biztosít.
Automatikus indítás vízvételkor, és automatikus leállítás vízvételkor, felhasználói beavatkozás nélkül.
A hálózat nyomásának stabilizálása – ha a nyomás elegendő, a szivattyú nem működik, csak akkor indul el, ha a nyomás csökken.
Kompakt kialakítás és kis súly (kb. 10 kg), így egy személy könnyen szállíthatja és telepítheti.
Automatikus rövid üzemprogram 24 óránként, amely megakadályozza a szivattyú hidraulikus alkatrészeinek berágódását és korrózióját, amikor nem használják.
Áttekinthető kezelőpanel hibakódok és üzemi paraméterek (nyomás, sebesség, teljesítmény) kijelzésével.
Integrált védelmi rendszer
A DOMATIK szivattyú beépített biztonsági rendszerrel rendelkezik, amely védi mind a készüléket, mind a vízvezeték-rendszert.

Túl alacsony és túl magas nyomás elleni védelem (OTP, LTP kódok) nyomásérzékelő segítségével.
Motor túlterhelés és túláramvédelem (OD, OC), a forgórész esetleges elakadásának diagnosztizálásának lehetőségével.
Alulfeszültség- és túlfeszültségvédelem: jelzés kb. 160 V (uLU) ?alacsonyabb és kb. 270 V (oLU) ?feletti feszültségek esetén.
Szárazonfutás elleni védelem, állítható nyomásküszöbbel és vízhiány-észlelési idővel az F012 és F013 paraméterek segítségével.
Védelem a szivattyú túlmelegedése és túl magas vízhőmérséklet ellen (OH, E18, küszöbérték beállítás F020).
Tápellátási és kommunikációs hibák ellenőrzése: fáziskiesés, modulkommunikációs hiba, szoftver túlterhelés, motorleállás vagy túlpörgés (LP, EL, E10, E13, E15, E16).
A biztonsági viselkedés és a szivattyú válaszának részletes beállításai az F011–F018 paramétermenüben végezhetők el, beleértve az újraindításhoz szükséges nyomáskülönbséget, a nyomásfelépítési időt és a megengedett nyomásingadozásokat.

Vezérlőpanel és üzemmódok
A kezelőpanel lehetővé teszi a DOMATIK szivattyú automatikus és kézi üzemmódban történő működtetését, a gombok és jelzőfények intuitív elrendezésével.

FUTTATÁS / START / STOP – rövid megnyomás indítja az invertert, egy újabb rövid megnyomás leállítja a működést.
VISSZA – a kijelzési mód váltása a sebesség (ford/perc), teljesítmény (kW) és nyomás (bar) között.
FEL / LE – automatikus módban a beállított nyomásérték módosítása, kézi módban a forgási sebesség beállítása.
FEL + LE kombináció (3 mp) – belép a P‑XX paraméterek menüjébe, és lehetővé teszi az F001–F028 beállítások konfigurálását.
További LED-ek jelzik az inverter üzemállapotát, az automatikus/manuális üzemmódot, a vízhiányt és a hibaállapotokat, a kijelző pedig a DOMATIK szivattyú főbb paramétereinek aktuális értékeit mutatja.Munkakörülmények és összeszerelés
A DOMATIK szivattyút stabil, lehetőleg fém felületre, vízszintesen, száraz és jól szellőző helyiségben kell felszerelni, nedvességtől, UV-sugárzástól, esőtől, hótól és fagyveszélytől mentesen. A környezeti páratartalom nem haladhatja meg a körülbelül 85%-ot, a hőmérséklet pedig 0 és 40°C között legyen.

A hidraulikus rendszerben a következőket kell tennie:

Használjon a szivattyúcsatlakozásoknak megfelelő átmérőjű csővezetékeket, kerülje a szükségtelen szűkítéseket és a túlzott számú könyököt.
Szíváshoz legalább 1"-os csövet használjon, hosszabb (10 m feletti) vagy szívómagasság (4 m feletti) esetén pedig növelje a szívócső átmérőjét.
A szívócső lejtését a beömlőnyílás felé állandóan biztosítani kell, hogy elkerüljük a szifonok kialakulását, amelyek megnehezítenék a rendszer vízzel való elárasztását.
Fúrt kutakban visszacsapó szelepet kell felszerelni a szűrő fölé, gyűrűs kutakban pedig szívókosárral és visszacsapó szeleppel ellátott tömlőt kell használni, amelyet 30 cm-rel a fenék fölé és a minimális vízszint alá kell felfüggeszteni.
Győződjön meg arról, hogy minden csatlakozás teljesen szoros, hogy elkerülje a levegőbeáramlást, a teljesítményvesztést és a szárazon futást.
A villamos telepítést megfelelő képesítéssel rendelkező személynek kell elvégeznie, a földelés fenntartásával, legfeljebb 30 mA-es differenciálkapcsoló és a típustáblának megfelelő beállítású motor túláramvédelmének használatával.

Üzemeltetés, karbantartás és garancia
Első indítás előtt és hosszabb szünet után a szivattyút és a szívócsövet teljesen fel kell tölteni vízzel a szárazon futás elkerülése érdekében.
Üzemeltetés közben ne szivattyúzzon koptató vagy rostos részecskéket tartalmazó, illetve magas szuszpendált szilárdanyag-tartalmú közegeket, hogy ne gyorsítsa fel a járókerék és a tömítések kopását.
A szivattyú nem igényel semmilyen különleges, ciklikus karbantartást, de ajánlott rendszeresen ellenőrizni a műszaki állapotát, tömítettségét, és figyelni a motor felől érkező esetleges zavaró hangokra.
Minden javítást és karbantartást csak szakképzett villanyszerelő vagy hivatalos szervizközpont végezhet; a jogosulatlan módosítások érvénytelenítik a garanciát.
Télen a szivattyút védeni kell a fagytól, vagy teljesen le kell ereszteni belőle a vizet; a fagykárokra a garancia nem vonatkozik.
Az IBO márkájú eszközökre, beleértve a DOMATIK szivattyút is, 24 hónap garancia vonatkozik, feltéve, hogy rendelkezik az eredeti vásárlást igazoló bizonylattal, és betartja a használati útmutatóban található utasításokat.

A készülék EU/EK megfelelőségi nyilatkozattal (A modul) rendelkezik, amely igazolja az MD 2011/65/EU, LVD 2014/35/EU, EMC 2014/30/EU irányelveknek és a vonatkozó szabványoknak, beleértve az EN 55014, EN 60335 és EN 809 szabványokat is, való megfelelést.

Dambat – megbízható szivattyú- és hidraulikus berendezésgyártó, minőségi tanúsítvánnyal.

Milyen telepítésekhez a DOMATIK a legalkalmasabb?
A DOMATIK leginkább saját vízvételi helyekről ellátott háztartási vízrendszerekhez, valamint a vízellátó hálózat nyomásának növeléséhez alkalmas, állandó nyomást biztosítva a csapoknál.

Miben különbözik a DOMATIK egy klasszikus hidrofortól?
Egy klasszikus hidroforral ellentétben a DOMATIK beépített frekvenciaváltóval rendelkezik, amely sebességszabályozással rendelkezik, így állandó nyomást tart fenn, csökkentve a hidraulikus lökést és jelentősen csökkentve az energiafogyasztást.

Melyek a DOMATIK szivattyú telepítésének alapvető követelményei?
A szivattyút száraz, szellőző helyiségben kell telepíteni, megfelelően méretezett és tömör szívó- és nyomócsővezetékeket kell használni, valamint földelt és feszültségkülönbség-védelemmel ellátott elektromos hálózathoz kell csatlakoztatni.

Igényel-e rendszeres karbantartást a DOMATIK?
A készülék nem igényel semmilyen különleges, rendszeres karbantartást, de a gyártó azt javasolja, hogy rendszeresen ellenőrizze a tömítettséget, a telepítés állapotát, és reagáljon az esetleges szokatlan hangokra vagy rezgésekre egy hivatalos szervizközpont felkeresésével.

Mennyi a DOMATIK szivattyú garanciális ideje?
A DOMATIK szivattyúra 24 hónapos gyártói garancia vonatkozik, amely Lengyelországban érvényes, feltéve, hogy érvényes jótállási jeggyel és vásárlást igazoló bizonylattal rendelkezik, és a szivattyút a használati utasításnak megfelelően használja.
