FixTrend T-Box 3 körös acél osztó-gyűjtő és hidraulikus váltó szigeteléssel, DN20

FixTrend T-Box 3 körös acél osztó-gyűjtő és hidraulikus váltó szigeteléssel, DN20

FixTrend T-Box fűtőköri osztó-gyűjtő és hidraulikus váltó

A kazánházak kivitelezésekor fejtörtést okozhat a tervezőknek a kazánkhoz csatlakozó különböző számú fűtőkörök megtervezése, illetve a kivitelezőknek annak kialakítása, hiszen ez az egyik legidőigényesebb feladatok közé tartozik. A magas óradíjak és a szakemberhiány indokolja a kazán, illetve a hozzá tartozó fűtőkörök kialakítására fordítható idő minimalizálását. A FixTrend T-Box erre nyújt kiváló megoldást.

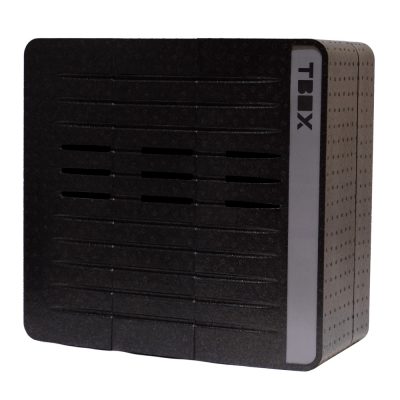

A termékek alapja a fűtőköri osztó-gyűjtő ami hidraulikus váltóként is funkcionál, amely funkciót egy dugó alá rejtett bypass szelep megnyitásával tudunk aktiválni. Az osztó-gyűjtő egy PP habból készült hőszigetelő funkciót is ellátó kompakt dobozban kerül elhelyezésre, amit csavarokkal rögzíthetünk közvetlenül vagy a kazán alatt, vagy a kazán mellett lévő falfelületre.

A FixTrend T-BOX DN20 kompakt elosztó modul kettő, három, vagy négy kört tud kezelni.

A 3 különböző típusú keringető egység a következő fűtési zónákat szolgálja ki

• Direkt kör (magas hőmérséklet)
• Termosztatikus kevert kör
• Állító motoros kevert kör. Ez a kör az új elektromos ECOMIX működtetőnek köszönhetően többféle fűtési szabályzóval vezérelhető

Termék jellemzők

• Maximális rugalmasság
• Zóna osztó szigetelése fekete EPP (Sűrűség: 60 g/l)
• 2, 3, 4 zónás hidraulikus osztó/váltó "DUO-SYSTEM"-mel, amely lehetővé teszi - egy menetes zárral - az előremenő és visszatérő kamra egyesítését
• Ultra kompakt modul
• Egyszerű és biztos lapos tömítésű csatlakozások
• Elfordulás gátló
• Úgy tervezték, hogy a motoros keverő egység külső hőmérséklet érzékelős szabályzóval telepíthető
• Könnyű szerelhetőség és karbantartás a szerkezeti kialakítás miatt

Műszaki adatok

• Nettó tömeg: 8,09 kg
• Típus: T-BOX 3x DN20
• Funkció: Hidraulikus osztó/váltó
• Magasság: 275 mm
• Szélesség: 590 mm
• Mélység: 585 mm
• Max. hőmérséklet: 110 °C
• Max. üzemi nyomás: 6 bar
• Max. térfogatáram: 2 m³/h
