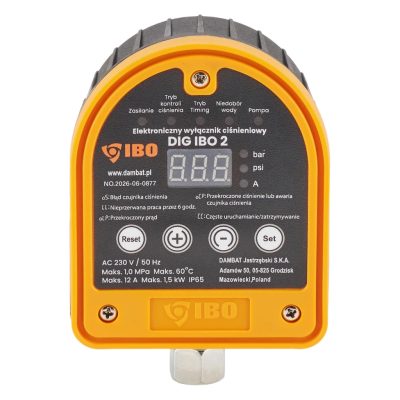

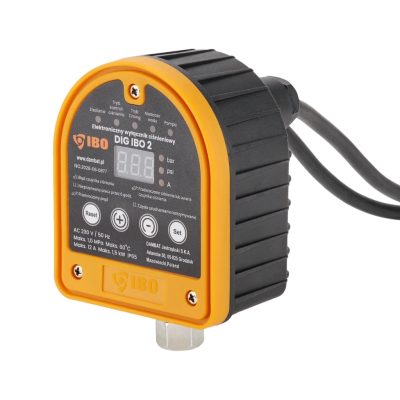

új DIG IBO 2 1/4"GW digitális nyomáskapcsoló

Leírás
DIG IBO 2 (230 V, 1,5 kW) – elektronikus nyomáskapcsoló
Az IBO DIG IBO 2 egy digitális kijelzővel ellátott elektronikus szivattyúvezérlő, amelyet egyfázisú szivattyúk (max. 1,5 kW teljesítményig) automatikus indítására és leállítására terveztek, a csővezetékben uralkodó víznyomás és az áramlási sebesség alapján. A vezérlő két üzemmódot támogat: nyomásalapú vezérlést (tágulási tartállyal történő használathoz) és intervallum alapú üzemmódot („Timing” / időzítés tartálytöltéshez). Elektronikus rendszerével kiváltja a hagyományos mechanikus nyomáskapcsolókat, miközben fejlett szivattyúvédelmi funkciókat is kínál.

Célcsoport
Felszíni szivattyúk és nyomásfokozó berendezések telepítői – a kézikönyv egyértelmű útmutatást nyújt az elektromos és hidraulikai bekötéshez, valamint táblázatot tartalmaz a bekapcsolási nyomás telepítési magasság alapján történő kiválasztásához.
Saját vízellátással rendelkező háztulajdonosok – automatikus szivattyúindítás és -leállítás a vízigény alapján, jól látható jelzésekkel az alacsony vízszint és a nyomásérzékelő hibáinak kijelzésére.
Időszakos tartálytöltést igénylő rendszerek – az időzített („Timing”) üzemmód lehetővé teszi a szivattyú meghatározott időközönkénti működtetését, például úszókapcsolóval kombinálva tárolótartály vagy IBC-tartály töltési szintjének szabályozására.
Közvetlen bekötésű rendszerek – ez a kivitel (gyárilag szerelt csatlakozódugó vagy aljzat nélkül) lehetővé teszi a szakképzett villanyszerelő általi közvetlen elektromos bekötést, így nincs szükség köztes fali csatlakozóaljzatra. Alkalmazás
Felszíni szivattyú automatikus vezérlése tágulási tartállyal ellátott háztartási vízellátó rendszerben (saját vízforrás esetén), a vízkezelési szakasz előtt elhelyezve.
A rendszer nyomásának fenntartása a szivattyú bekapcsolásával vízelvételkor, majd kikapcsolásával a csapolási pont elzárását követően.
Tartály vagy IBC-tartály töltésének vezérlése intervallum (időzített) üzemmódban, például vízellátást megszakító úszókapcsolóval kombinálva.
A DIG IBO 2 elektronikus nyomáskapcsoló kizárólag tiszta vízzel történő használatra készült; telepítése egy működőképes, előzetesen tesztelt szivattyú nyomóoldalán, a kifolyási pont (csap) előtt történik. A gyártó javasolja visszacsapó szelep beépítését közvetlenül a vízforrásnál, valamint annak a követelménynek a betartását, hogy a vezérlő feletti vízoszlop magassága kisebb legyen a beállított bekapcsolási nyomásnál.

Jellemzők, leírás és műszaki adatok
Az IBO DIG IBO 2 érzékeli a víznyomást és az áramlási sebességet a csővezetékben, és ezen információk alapján automatikusan elindítja és leállítja a szivattyút. A start (start) és stop (stop) nyomás beállítása a vezérlőpulton keresztül történik a "+"/"–" gombok és a Set gomb segítségével, míg az aktuális paraméterek a digitális kijelzőn jelennek meg a kiválasztott mértékegységben (bar, psi, vag. A). A panel kívül a tápellátást és az aktív üzemmódot jelző LED-ekkel van felelve működését, a vízhiányt és a szivattyú üzemelését, a kézi indítógombot pedig lehetővé teszi az indítási kikényszerítését a szivattyú leállítása után.

A két, a panelről kapcsolható üzemmódot kínál: "Nyomás" mód, amely hidrofor- hidrofortartály esetén a rendszerben, valamint a "Timing vezérlő" tartály szabályozási úszó a szivattyú ciklikusan működik beállított időintervallumban (elérhető intervallumkapcsolók: 1, 6, 12 vagy 2 záró záró) – ez a víz megoldás feltöltés után vagy IBC.

A DIG IBO 2 védelmi funkciói közé tartozik: szárazonfutás elleni védelem újraindítása szabályozható nyomásküszöbbel és kikapcsolási késleltetési idővel, automatikus a vízhiány megszűnése után (a rehearsal tesztindítás, ha a szivattyú több mint 48 órán át inaktív marad), állítható túlterhelés elleni áramvédelem (0–16 A), valamint az állandó érzékelőhiba és gyakori szivattyú nyomás, a 6 jelzés bekapcsolási/kikapcsolási – a megfelelő üzenetek ("o5", "LL", "CC", "oCP", "oLP") jelennek meg közvetlenül a készülék paneljén.

A készülék egyfázisú, 220–240 V-os (50/60 Hz) feszültségről üzemel, és olyan szivattyúkat kezel, amelyek legfeljebb 12 A üzemi áram és legfeljebb 1,5 kW teljesítmény mellett. A bekapcsolási nyomás beállítási tartománya 0,5–7,5 bar, a kikapcsolási nyomás pedig 0,8–9,6 bar, a maximálisan megengedett rendszernyomás a rendszerben 10 bar (1,0 MPa) értéken – magasabb rendszernyomás esetén a gyártó nyomáscsökkentő felszerelését a vezérlő elé. Az IP65 védettségű burkolat, valamint a hőmérséklet-tartomány 60 °C-os környezeti hőmérséklet és legfeljebb 40 °C-os szivattyúzott vízhőmérséklet lehetővé teszi a tipikus műszaki helyiségekben telepíthető, azzal a kikötéssel, hogy a készüléket nem érheti eső, közvetlen napsugárzásnak vagy erős mágneses mezőnek. Az elektromos berendezés igényel, és megfelelő legfeljebb 30 mA-es kioldóáramú, névleges áram-védőkapcsolóval védett áramkörhöz való csatlakoztatást elektrotechnikai képesítéssel rendelkező személynek kell elvégeznie. A leírt változat gyári aljzat hálózati aljzat nélkül – a gyártó aljzattal szerelt változatot is kínál.

Készüléktípus: elektronikus nyomáskapcsoló (szivattyúvezérlő)
Márka: IBO
Modell: DIG IBO 2
Változat: gyári hálózati aljzat nélkül (aljzattal szerelt változat is elérhető)
Tápellátás: 1~220-240 V, 50/60 Hz
Maximális áramerősség: 12 A (0–16 A között állítható túlterhelés elleni védelem)
A kezelt szivattyú maximális teljesítménye: 1,5 kW
A bekapcsolási nyomás beállítási tartománya: 0,5-7,5 bar
A kikapcsolási nyomás beállítási tartománya: 0,8-9,6 bar
A rendszer maximális nyomása: 10 bar (1,0 MPa)
Védettségi fokozat: IP65
Max. szivattyúzottvíz-hőmérséklet: 40°C
Max. környezeti hőmérséklet: 60°C
Csatlakozás: 1/4"
Üzemmódok: Nyomásszabályozás (hidrofortartállyal), Timing (időközönkénti: 1/3/6/12/24 óra)
Védelem: szárazonfutás ellen, túlterhelés elleni, a szivattyú beragadása ellen, a túl gyakori bekapcsolási ciklusok ellen, nyomásérzékelő-hiba jelzése
Az információk általános adatok alapján készültek. Részletekért lépjen kapcsolatba velünk.

IBO – 24 hónap (2 év) gyártói garancia.
