DELTA 4 csonkos inox hidraulikus váltó szigeteléssel, 5/4", 9 m3/h

DELTA 4 csonkos inox hidraulikus váltó szigeteléssel, 5/4", 9 m3/h

Hidraulikus váltó működési elve

A hidraulikus váltó fő része a kiegyenlítő kamra, melyhez csatlakoznak a hidraulikus áramkörök. Alkalmazása olyan esetekben szükséges, amikor a fűtési rendszerben egyaránt megtalálhatóak a primer ill. szekunder köri keringtető szivattyúk. A hidraulikus váltók alkalmazásával elkerülhetők a primer ill. szekunder kör térfogatáram különbségéből adódó problémák.

Felszerelhető vízszintesen, vagy függőlegesen egyaránt. A váltótest rozsdamentes acélból készül, fekete színű EPP hőszigeteléssel van ellátva. A hidraulikus váltó kialakítása biztosítja az állandó vízáramlást mindenféle üzemi körülmény esetében.

A hidraulikus váltó alkalmazásának előnyei

• Egyszerűbb szivattyú kiválasztás
• Az alkatrészek (kazán, szivattyú stb.) élettartama megnő
• Energiamegtakarítás
• Könnyebb üzemeltetés
• Egyszerű és gyors beépítés
• A szennyeződések egyszerűbben eltávolíthatók

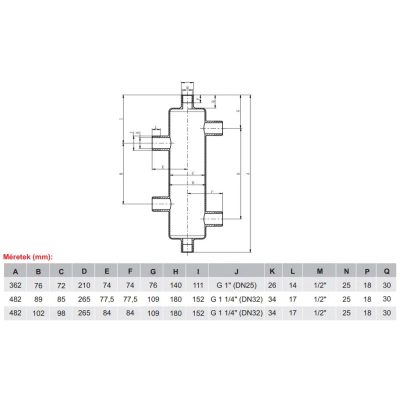

Műszaki adatok

• Anyaga: rozsdamentes acél (inox- AISI 304L)
• Maximum üzemi nyomás: 10 bar
• Maximum üzemi hőmérséklet: 100 °C
• Csatlakozási méretek: 4x 5/4” Külsőmenet, 2x ½” belsőmenet
• Szállítási tartozékok: 1 db hidraulikus váltó, 1 db hőszigetelés

Így építse be a hidraulikus váltót

• A hidraulikus váltó kialakításakor légtelenítési és ürítési lehetőség van kialakítva.
• Javasolt az egyes csonkok közelébe hőmérőt beépíteni. Az egyes hőmérsékletek információt adnak a hidraulikus váltóban lezajló folyamatokról. Az egyes folyamatokat szabályzószelepek, szivattyú fordulatszámok befolyásolják.
• A hidraulikus váltót lehetőleg álló helyzetben kell beépíteni a jobb hőmérsékletrétegződés miatt. Ha helyhiány miatt ez nem lehetséges, akkor elhelyezhető vízszintesen is, úgy hogy a kazánköri csatlakozások legyenek felül és külön kell megoldani a légtelenítés és ürítés lehetőségét.
• Üzembe helyezés előtt alaposan öblítse át a vezetéket. A légtelenítés történjen meg.
