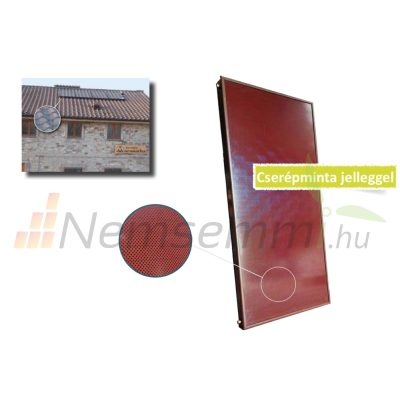

Cserépmintás síkkollektor - beolvad a tetőbe! Réz cső titán-oxid szelektív abszorber 2,5 m2 csúcstermék 10 év garancia

Mediterrán designú síkkollektor

Napkollektor méret 1987x1270 mm
Kollektor vastagság 100 mm
Bruttó kollektor felület: 2,523 m2
Nettó kollektor felület: 2,400 m2
Optikai hatásfok: 0,797 η0
Üveglap vastagsága: 3,2 mm
Üveglap vastagsága: mikroprizmás alacsony fémtartalmú, hőkezelt biztonsági üveg, cserép imitáló fóliával
Csövezés: hárfarendszerű réz, ultrahangos hegesztéssel
Gyűjtőcsövek: tiszta réz φ 22 mm
Hárfa csövek: tiszta réz φ 8 mm
Csatlakozások: 4 db 22 mm-es réz csatlakozócső
Folyadék űrtartalom: 2 liter
Maximális nyomás: 10 bar
Maximális üzemi nyomás: 8 bar
Súlya: 43 kg
Abszorber anyaga: szekeltív titán-oxid
Elnyelő képesség: 95 %
Emissziós tényező: 4,7%
Szigetelés: 45 mm
Szigetelés anyag: üveggyapot
Szigetelés vastagsága: 50 mm
Üresjárási hőmérséklet: 197 °C
Javasolt térfogatáram: 130 liter/óra
Garancia: 10 év
Napkollektor csomagolási mérete:
205X140X12 cm 43kg

Napkollektor teljesítményének kiszámítása

A napkollektorok teljesítményét az alábbi összefüggés szerint szokták megadni:

η = η0 – a1 ΔT/ G – a2 (ΔT)²/G

η: a napkollektor hatásfokát jelzi

η0: a napkollektor optikai hatásfoka

a1: az elsőfokú hőveszteségi együttható

a2: a másodfokú hőveszteségi együttható

ΔT: hőmérsékletkülönbség ΔT = (tkollektor – tlevegő)

G: a napkollektor felületére érkező teljes napsugárzás

Napkollektor hatásgörbe

A fentiekből jól látható, hogy a napkollektorok teljesítményét nem írhatjuk le teljes egészében egyetlen számmal. Erre a legjobb módszer, ha a hatásfok görbéjét vizsgáljuk meg a napkollektoroknak.

Napkollektor hatásfok görbe számítása

A fentebb vázolt hatásfok képlete egy másodfokú görbe egyenlete, melynek matematikai formátuma:y = b0 + b1 *x + b2 *x²

b0= η0

b1= -a1

b2= -a2 *G

x= ΔT/ G

A hatásfokgörbét az x = ΔT/ G {°Cm²/W} független változó függvényében szokás ábrázolni, a lenti képlet szerint:

η = η0 – a1*x – a2*G*x2

A fenti számítások alapján látható, hogy a napkollektorok esetén nem könnyű egyértelmű teljesítményről beszélni, hiszen a pillanatnyi környezeti hatások éppen úgy hatással lehetnek arra, mint a napkollektorok típusa.

További információk:

Cserépmintás napkollektor

2,5 m2-es prémium termék Solar Keymark minősítéssel, 10 év garanciával!

A hőkezelt alacsony fémtartalmú biztonsági mikroprizmás üveg különleges, cserépmintájú bevonatot kap, amellyel megőrizhető a tető szépsége, mintája. Különösen fontos ez ott, ahol a városépítészeti követelmények nem teszik lehetővé látszó kollektorok felhelyezését
A keret színe RAL 8017 barna
Síkkollektor, réz gyűjtőcső és réz abszorber lap.
Korszerű, könnyen ürülő hárfa elrendezéssel.
Alumínium házzal, extra vastag szigeteléssel napenergia hasznosításra.
22 mm-es csatlakozócsonkokkal, solar Keymark és CE tanúsítvány
Egyszerű szerelés és karbantartás.

Megjegyzés:A fólia miatt a napkollektor teljesítménye kissé elmarad a fólia nélküli sikkolektorokétól.
