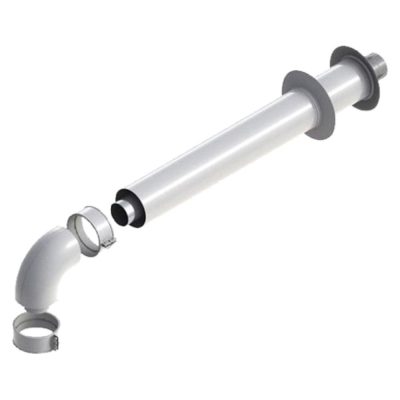

Ariston koncentrikus vízszintes oldalfali kivezetés PPs/alu 60/100 mm

Koncentrikus felépítés kondenzációs kazánhoz

Ez az Ariston oldalfali kivezetés 60/100 mm-es, koncentrikus (koaxiális) füstgázelem, amelyet vízszintes, parapetes kivezetéshez terveztek. A koncentrikus kialakítás azt jelenti, hogy egy csövön belül halad az égéstermék és a friss levegő: a belső, PPs (polipropilén) cső vezeti el a savas kondenzátumot is tartalmazó füstgázt, a külső, alumínium cső pedig a kazán számára beszívott égési levegőt viszi. Az elem az Ariston kondenzációs gázkazánjaival kompatibilis, anyaga PPS/ALU. A cső 860 mm hosszú, így a szokásos falvastagságokon átvezethető.

Mire való és hol használható

A vízszintes, oldalfali elvezetés akkor jó választás, ha a kazán külső falon, vagy közel mellette van, és a füstgázt közvetlenül a falon keresztül szeretnéd kivezetni – nem kell hozzá kéményakna vagy tetőn át futó vezeték. Ez a leggyakoribb megoldás családi házaknál. A zárt égésterű (kondenzációs) rendszernél a készülék a szükséges levegőt kívülről kapja, így a helyiség levegőjétől függetlenül működik.

Miért érdemes a gyári rendszert választani

A kondenzációs kazán füstgáza savas és alacsony hőmérsékletű, ezért a belső cső korrózióálló, hőre méretezett PPs anyagból készül. Ha a füstgázelvezetést a kazán gyártójának saját rendszerével építed ki, a rendszerkomponensek méretei és tömítései biztosan illeszkednek egymáshoz. A kéményrendszer műszaki átvétele során garantáltan nem lesz gond, ha a gyártó saját rendszerével alakították ki a füstgázelvezetést. A gázkészülékek égéstermék-kivezetésének elhelyezésére külön előírások vonatkoznak, ezért a pontos helyet és a kötelező távolságokat mindig a hatályos szabályozás és a kazán gépkönyve szerint határozd meg.

Beépítés és üzemeltetés

Az elem faláttörésen keresztül vezeti ki az égésterméket, a kültéri oldalon rácsos végdarabbal. A vízszintes szakaszt a kazán felé enyhén lejtve kell szerelni, hogy a keletkező kondenzátum és a füstgáz páratartalma visszafolyjon a készülékbe, és onnan a kondenzátum-elvezetésen távozzon. A koncentrikus cső csatlakozásai tömítéssel oldhatók, a rögzítés bilinccsel történik. A beüzemelést és a füstgázrendszer átvételét bízd szakemberre.

Műszaki adatok

• Idom rendszer: koaxiális (koncentrikus)
• Kialakítás: vízszintes, oldalfali parapet
• Méret: 60/100 mm
• Anyag: belső PPs, külső alumínium
• Hossz: 950 mm könyök középig
• Használat: füstgáz elvezetés
• Cikkszám: 3318073
