Mini GSM hívó és riasztó modul, MobilArm-Nano-A

MobilArm-Micro-A Mini GSM hívó és riasztó modul

• Riasztóközpontokba SMS és hanghívás alapú átjelzésre
• Programozható tesztkóddal, élesítési és tiltási lehetőségekkel
• USB-ról széleskörűen konfigurálható, és SMS-sel távolról is átprogramozható
• Feszültségmentes kontaktusos bemenet, 1 db egyszerű tranzisztoros kimenet
• Riasztóközpontokban elhelyezhető, bármely SIM kártyával üzemel
• Szolgáltató és SIM kártya független GSM modullal
• Lakásokban, nyaralókban, külső létesítményekben GSM átjelzőként
• Külső mágneses antennával
• Riasztóközpontok akkumulátorára köthető, akkufesz figyeléssel

Dobozolt kivitelű, egyszerű és olcsó, USB-ről programozható modul főként otthoni használatra, egy feszültség mentes kontaktusos bemenettel és egyszerű tranzisztoros kimenettel. Unified nevű univerzális szoftverünkkel programozható számítógépről. A GSM átjelző és távkapcsoló modulnak elnevezhető bemenetei vannak, állapotváltozását lehet átjeleztetni SMS-ben és hanghívással. Ráhívással vagy SMS-ben a tranzisztoros kimenete kapcsoltatható. Beépített kétnormás, vagy külső mágnestalpas antennával szerelt. Élesíthető és tiltható, időszakokra tiltható, és rendelkezik tesztkód küldés opcióval is. Nyugtázható jelzések és némító opcióval, beérkező szolgáltatói SMS-ek továbbítási lehetőségével. Széleskörűen programozható saját letöltő szoftverével, mely a termék tartozéka.

A MobilArm-Nano biztonságtechnikai riasztóközpontok távjelzésre és távkapcsolásra fejlesztett GSM hívó modul, a MobilArm-1 GSM hívó korszerűbb utód terméke. Bemenete feszültségmentes kontaktusra aktiválódik, és egyszerű tranzisztoros kimenettel rendelkezik. Saját szoftverével laptopról vagy asztali számítógépről programozható, letölthető, kiolvasható. A modul a bemenetek megváltozásáról a felhasználót az általa tetszőleges tartalomra előre programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott tartalmú) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes rácsengetéssel a tranzisztoros kimenet állapota változtatható. A családi használatra javasolt GSM pager max. 4 telefonszámra programozható fel, így egy-egy SMS is max. 4 telefonraküldhető el. Magáncélú felhasználásra tervezett biztos működésű, jó ár-érték arányú GSM távjelző és távirányító egységként, otthoni felhasználásra és kiegészítő biztonságtechnikai jelző és távműködtető eszközként használható. Tápfeszültsége 10-15Vegyenfeszültség, min. 500mA terhelhetőséggel. Javasoltan riasztóközpont akkumulátoráról üzemeltetendő.

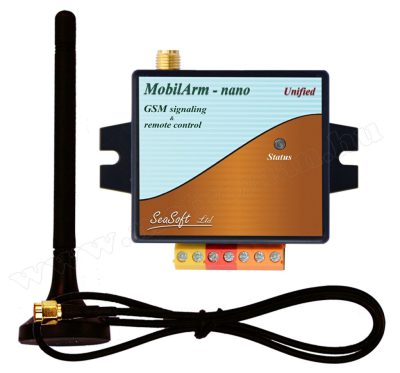

A GSM hívó digitális bemenete és tranzisztoros kimenete max. 32 karakter hosszúságú névvel elnevezhető. Hasonlóan a kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A kimenete típusa szabadon változtatható, lehetmonostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (a bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A GSM modul rendelkezik saját névvel a nagyobb számú modul egyidőben történő felügyelete esetére, valamint az események könnyebb azonosítása érdekében. A modulnak belső időzítője van, így a kimenet monostabil üzemmódban ráhívással indítva max. 24 óra időtartamra kapcsoltatható. A kimenet a ráhívást követően a megadott időtartam letelte után automatikusan kikapcsol, és visszaáll eredeti állapotába. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, beépített kétnormás antennával, vagy 60cm-es RG-174-es koax kábelre szerelt SMA csatlakozós külső felcsavarozható mágnestalpas antennával.

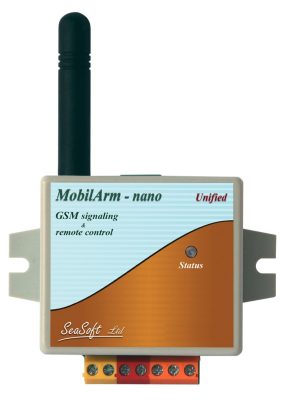

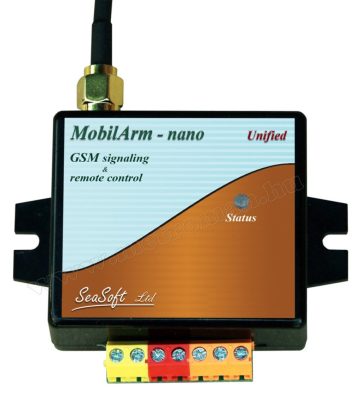

A MobilArm-Nano GSM riasztó modul szolgáltató független ipari GSM modullal, PIN-kód nélküli előfizetéses vagy feltöltős nanoSIM kártyával működik. A MobilArm-Nano biztonságtechnikai átjelző modulok a MobilArm készülék család egyszerűsített és legkisebb tagjai, melynek komplexebb típusa a MobilArm-Micro és az ipari felhasználásra szánt MobilSwitch széria, melyek tagjai több relés kimenettel vagy nagyáramú relés kimenetekkel, éstöbb digitális bemenettel rendelkeznek. A MobilArm-Nano szürke dobozba beépített antennás változatban, a MobilArm-Nano-a fekete dobozban külső mágnestalpas antennával vásárolható meg. Minden készüléknél az antenna és a letöltő szoftverünk tartozék. Az antenna a vásárláskor a készülék dobozában megtalálható.

A MobilArm-Nano riasztóközpontokhoz használatos GSM átjelző felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egyUSB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhető kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

A MobilArm-Nano GSM átjelző memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők bármely más nyelven is. Egyetlen korlátozás létezik: a 32 karakternél nem hosszabb ékezet nélküli memória tartalmak szabálya. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. Minden memória helyhez és funkcióhoz magyarázat is tartozik az alsó Magyarázat ablakban. A felhasználó a Mező szerkesztése ablakban csak a kurzor alatt lévő memória hely tartalmát tudja változtatni. A memória tartalma lehet szám vagy betű a memória jellegétől függően. Ha a jellegéből fakadóan az karakteres, akkor annak tartalma lehet tetszőleges nyelvű, de nem tartalmazhat ékezetes karakterek.

A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők más nyelven is. Egyetlen korlátozás létezik: a 32 karakternél nem hosszabb ékezet nélküli memória tartalmak szabálya. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. Minden memória helyhez és funkcióhoz magyarázat is tartozik az alsó Magyarázat ablakban. A felhasználó a Mező szerkesztése ablakban csak a kurzor alatt lévő memória hely tartalmát tudja változtatni. A memória tartalma lehet szám vagy betű a memória jellegétől függően. Ha a jellegéből fakadóan az karakteres, akkor annak tartalma lehet tetszőleges nyelvű, de nem tartalmazhat ékezetes karakterek.

A MobilArm-Nano GSM átjelző megszerkesztett adatai elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

MobilArm-Micro Mini GSM hívó és riasztó modul műszaki adatok

• • Tápfeszültség tartománya: 10-15 Vdc
  • Áramfelvétel elengedett relével: 46 mA
  • Áramfelvétel behúzott relével: 48 mA
  • Átlagos áramfelvétel (24 óra): 110 mA
  • áramfelvétel: 260 mA
  • Frekvenciasáv: 900/1800MHz
  • Kommunikáció: SMS, voice
  • feszültség a bemeneten: +6 V max.
  • Antenna csatl.: SMA
  • Üzemi hőmérséklet: -30 ... +70 C
  • Doboz magassága antenna nélkül: 55 mm
  • Doboz magassága bot antennával: 88 mm
  • Mágnestalpas antenna magassága: 110 mm
  • Doboz szélessége rögzítő fülekkel: 64 mm
  • Doboz szélessége rögzítő fül nélkül: 48 mm
  • Doboz vastagsága: 24 mm

Unified szoftver a MobilArm-Nano-A programozásához letölthető innen!

Önálló riasztóként használva, csak záró kontakttal működő érzékelők használhatóak. A rendszer az alábbi érzékelőkkel tud működni :

Infrasorompó, két sugaras, kültéri-beltéri, 100/200 méter, Mlogic ABT-100

Nyitás érzékelő riasztókhoz NO/NC M4927

Infra mozgásérzékelő, kisállatvédelemmel, PA-4510PT
